2019年9月4日~6日まで、パシフィコ横浜にて開催している日本最大のコンピュータエンターテインメント開発者向けのカンファレンスCEDEC 2019。同カンファレンスより、“エースコンバット7における”空の革新”について”のセッションの模様をお伝えしよう。

 このセッションでは、“空の革新”を掲げた『エースコンバット7』での空と雲について、『エースコンバット』シリーズの初期から制作に携わるアーティスト菅野昌人氏が、ゲームデザインに直結する「雲」の定義づけの過程と、ミドルウェア“TrueSky”の使いこなしについて語った。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_01
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_02

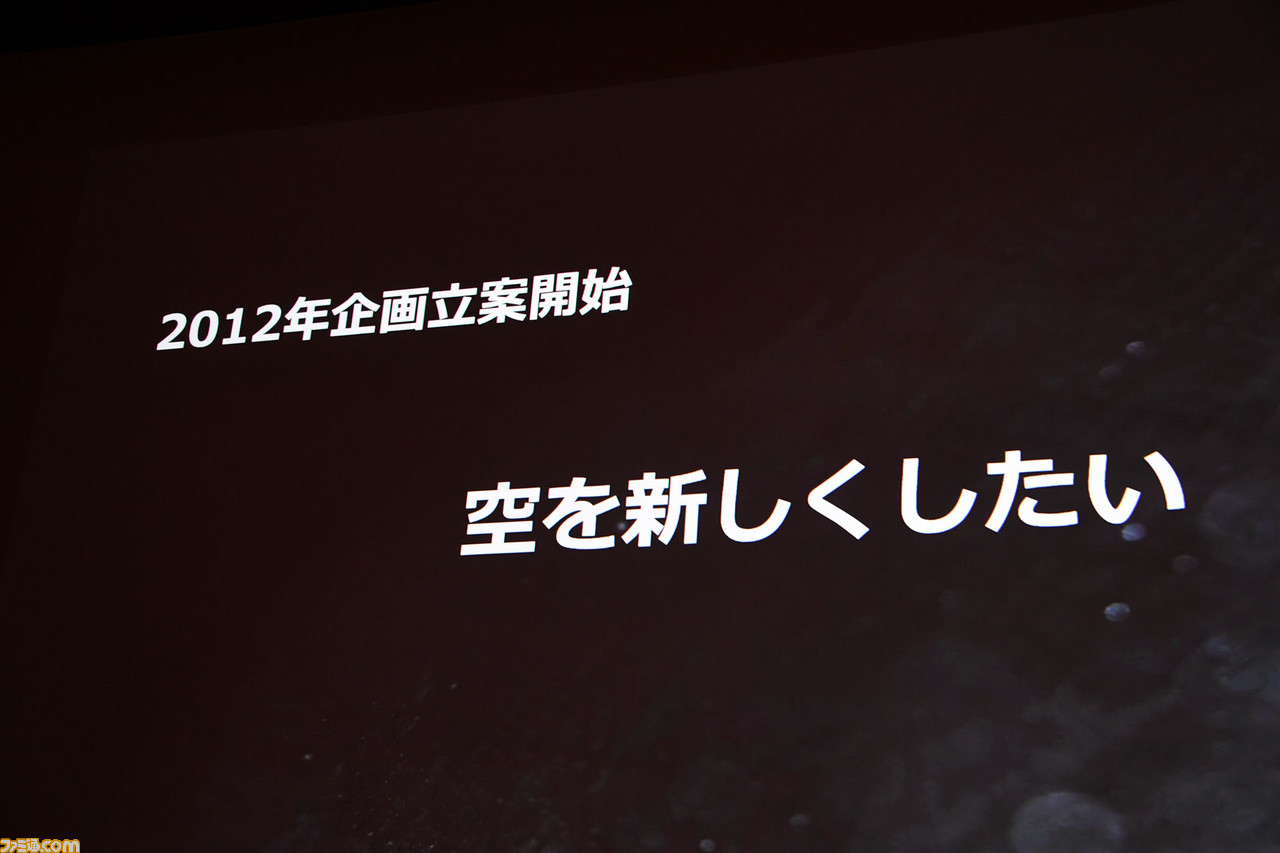

 菅野氏を含む『エースコンバット』シリーズ開発チームが“つぎの作品では空を新しくしたい”と考えたのは、2012年のこと。

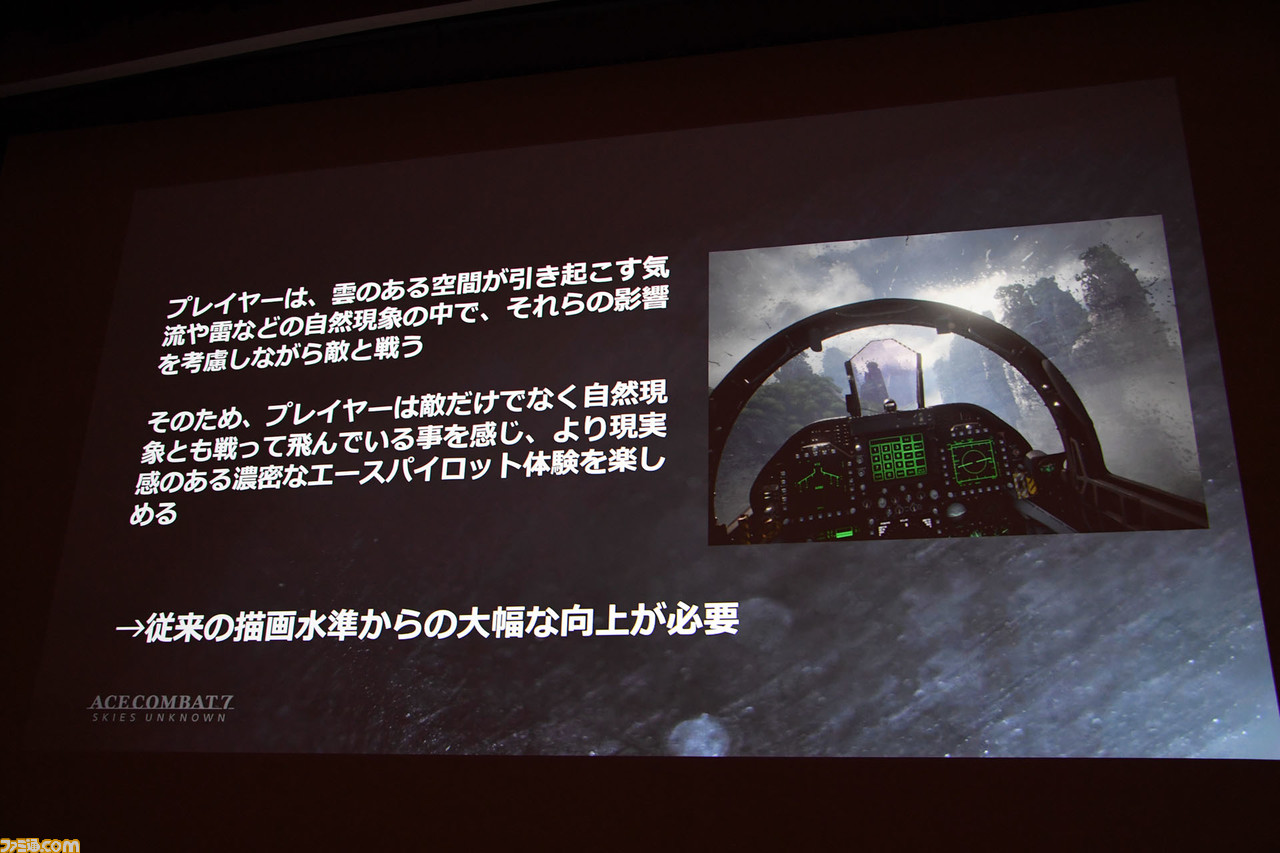

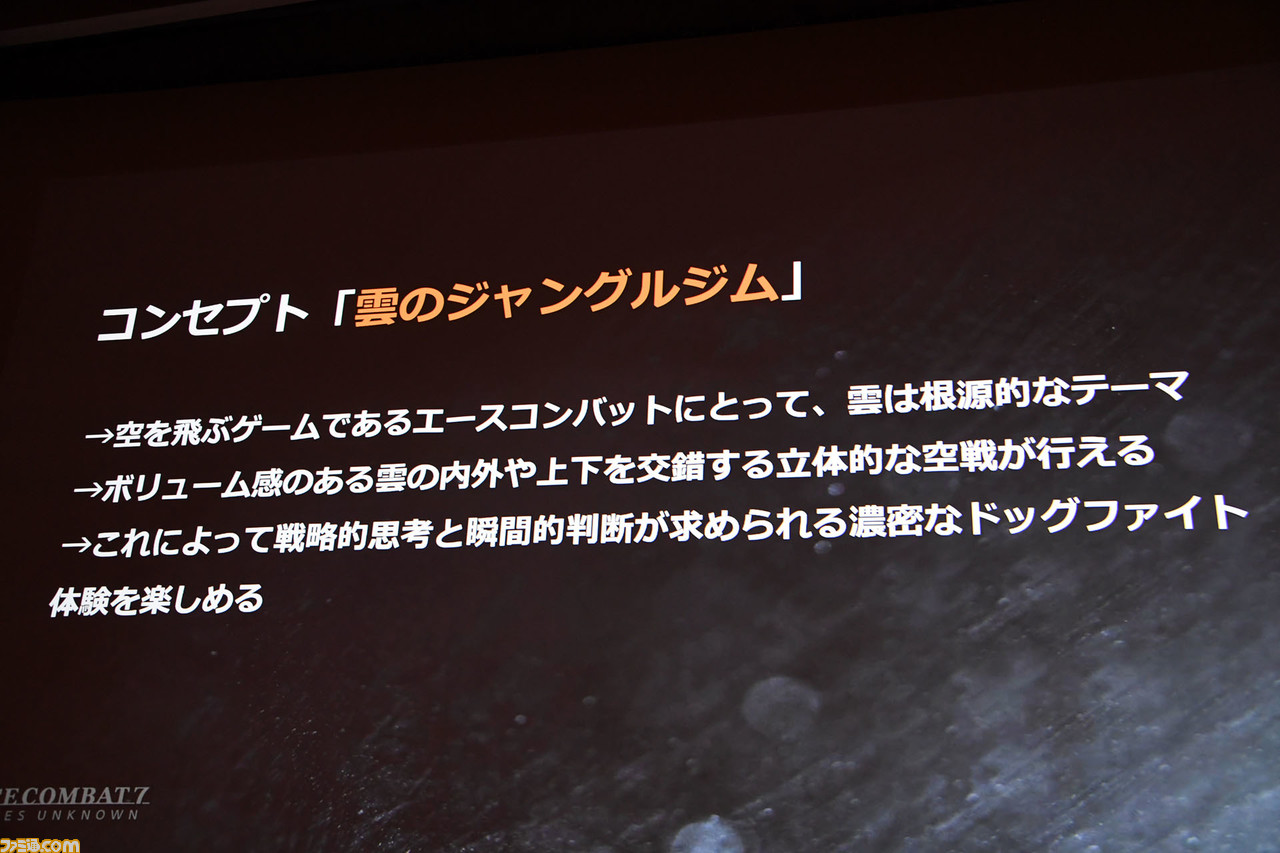

 コンセプトは“雲のジャングルジム”であり、コンセプトアートには立体的な雲海が描かれていた。プレイヤーは敵だけでなく、雲のある空間が引き起こす気流や雷などの自然現象とも戦っているという体験を楽しめることを目指したそうだ。

 だが、当然ながらそれには従来の描画水準からの向上が不可欠。

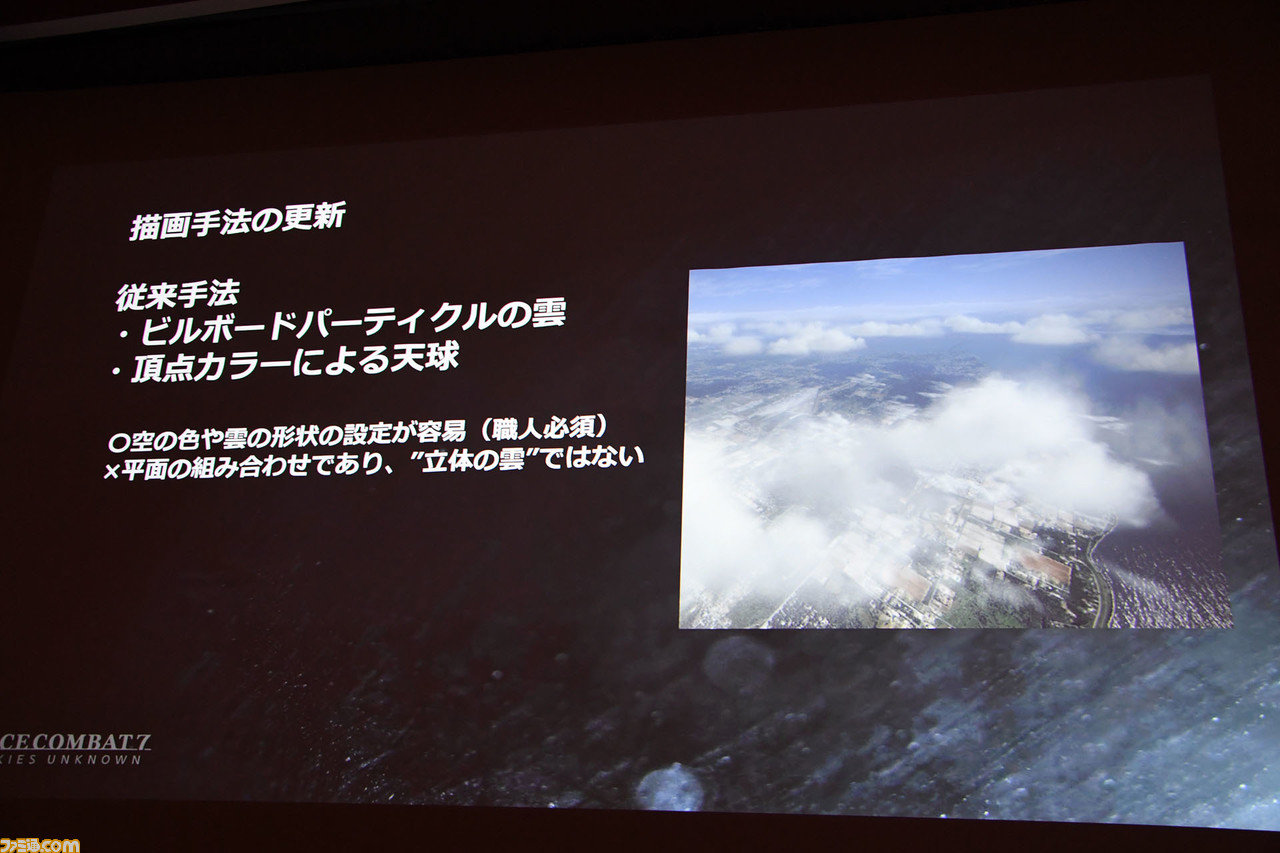

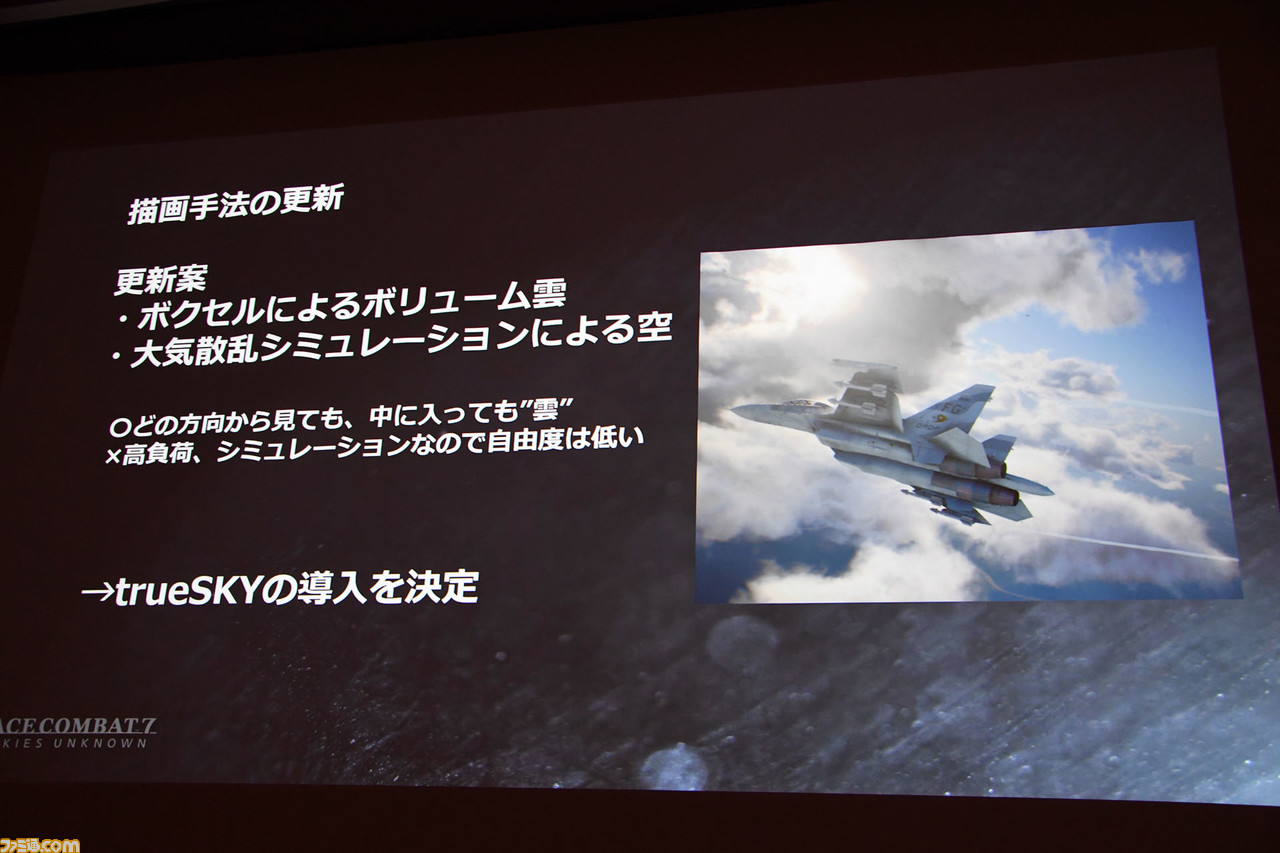

 立体の雲を作るために、従来の手法だったビルボードパーティクルの雲や頂点カラーによる天球という手法から、ボクセルによるボリューム感のある雲の生成、そして大気散乱シミュレーションによる空の実現へと更新しようという案が出された。

 そうして導入されたのが、英国Simul Software社が開発したもっとも革新的なリアルタイム天候生成システムのミドルウェアである“trueSKY“だったという。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_03
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_04
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_05
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_06
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_07
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_08

 そうした案から本格的に始動したのは2015年のこと。

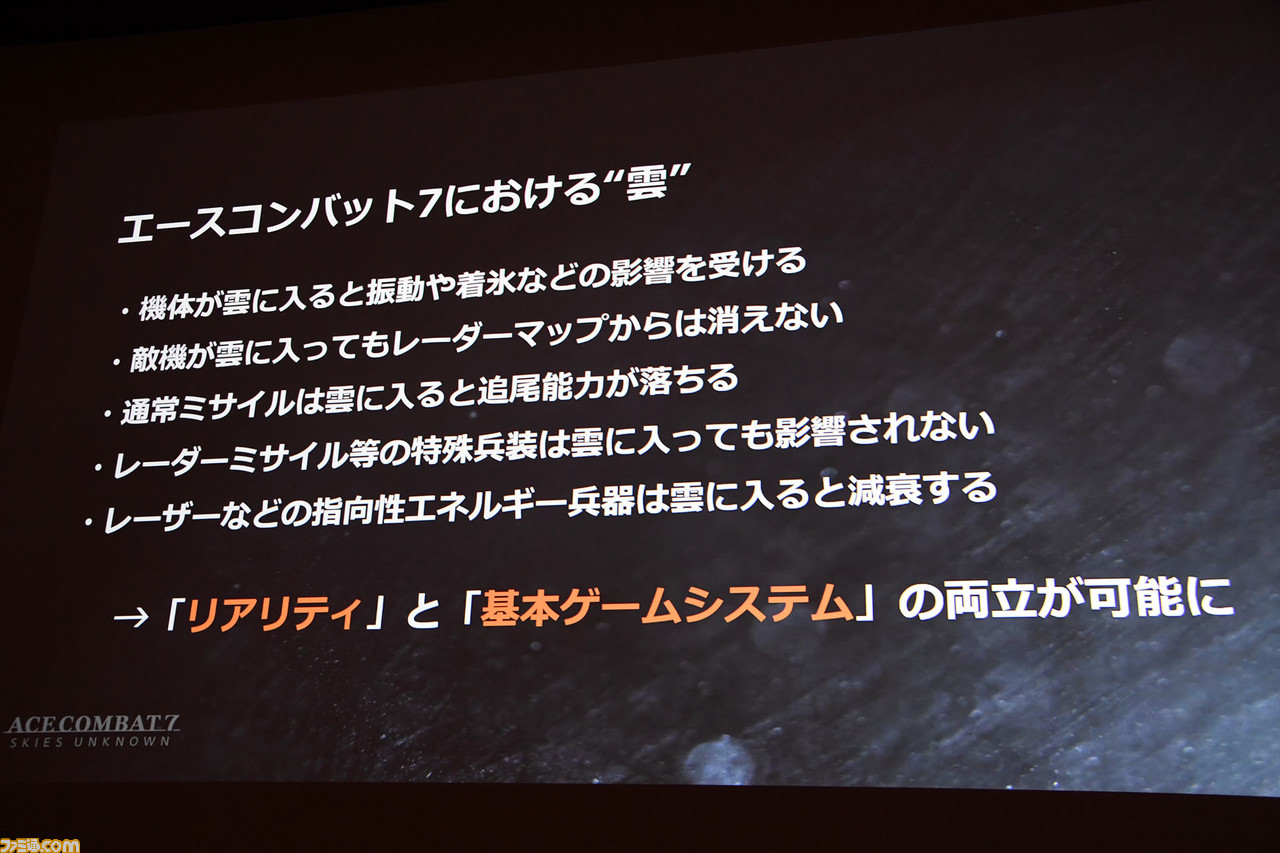

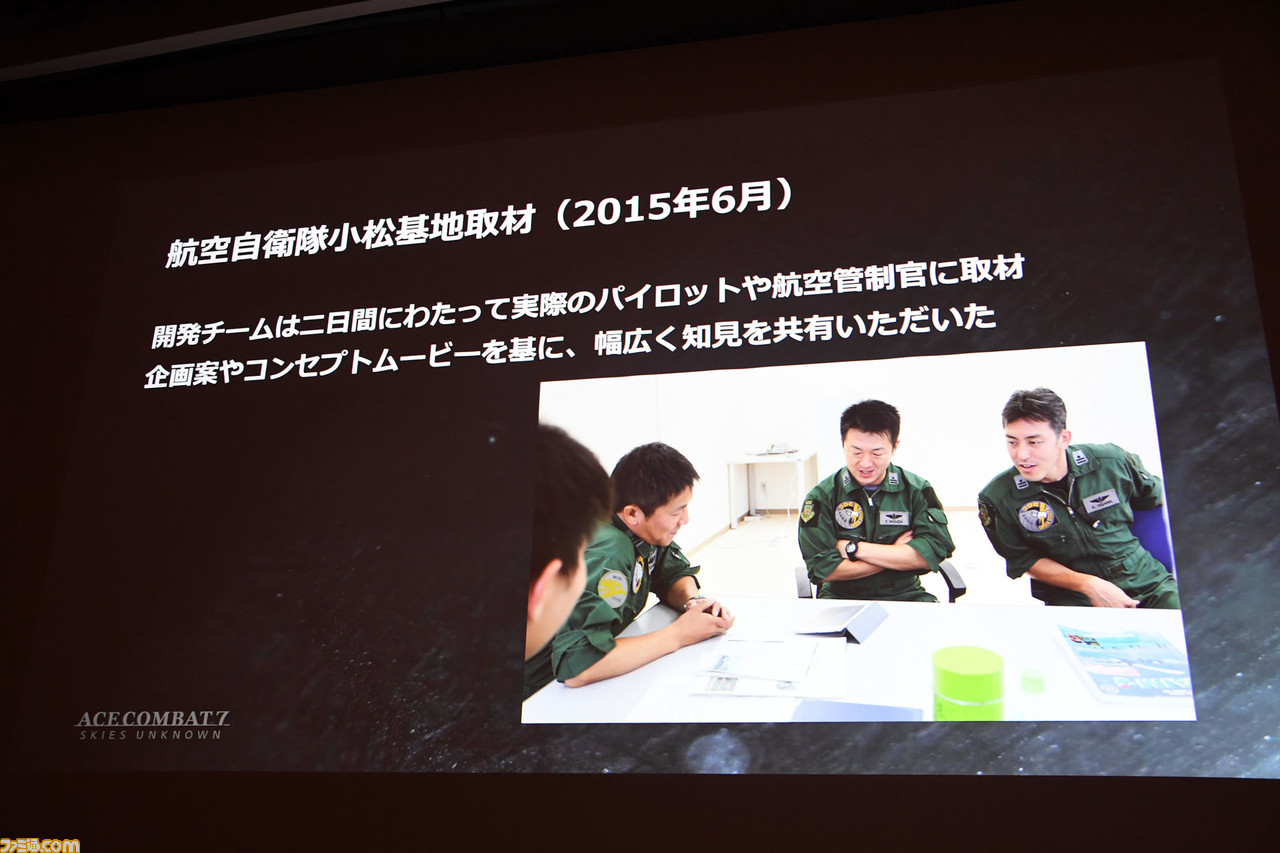

 雲を用いたドッグファイトを構想し、それが現実世界でも本当にそうなのかを航空自衛隊に所属するパイロットや航空管制官の方々に取材。これを受けて、より現実に即した“『エースコンバット7』における雲”の定義がまとまっていき、コンセプトの強化に繋がったのだという。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_09
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_10
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_11

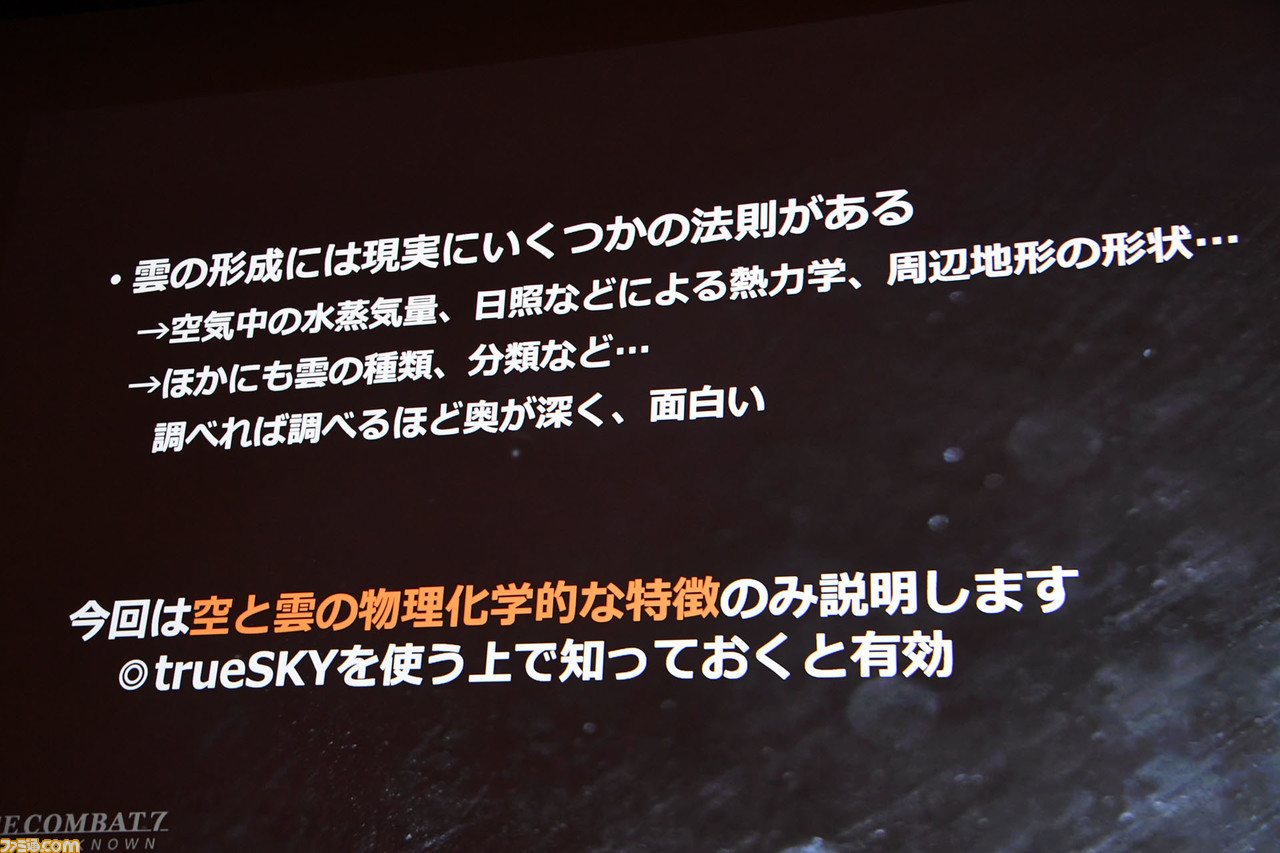

 つぎに菅野氏が語ったのは、現実における“実際の空と雲について”。とくに空と雲はライティングに大きく作用するため、シーン全体の印象に影響を与える重要な要素であることを強調。また、空と雲の物理化学的な特徴を知っておくことは、trueSKYを使う上でも有効とのことで、いずれの面でも学んでおくべきポイントというわけだ。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_12

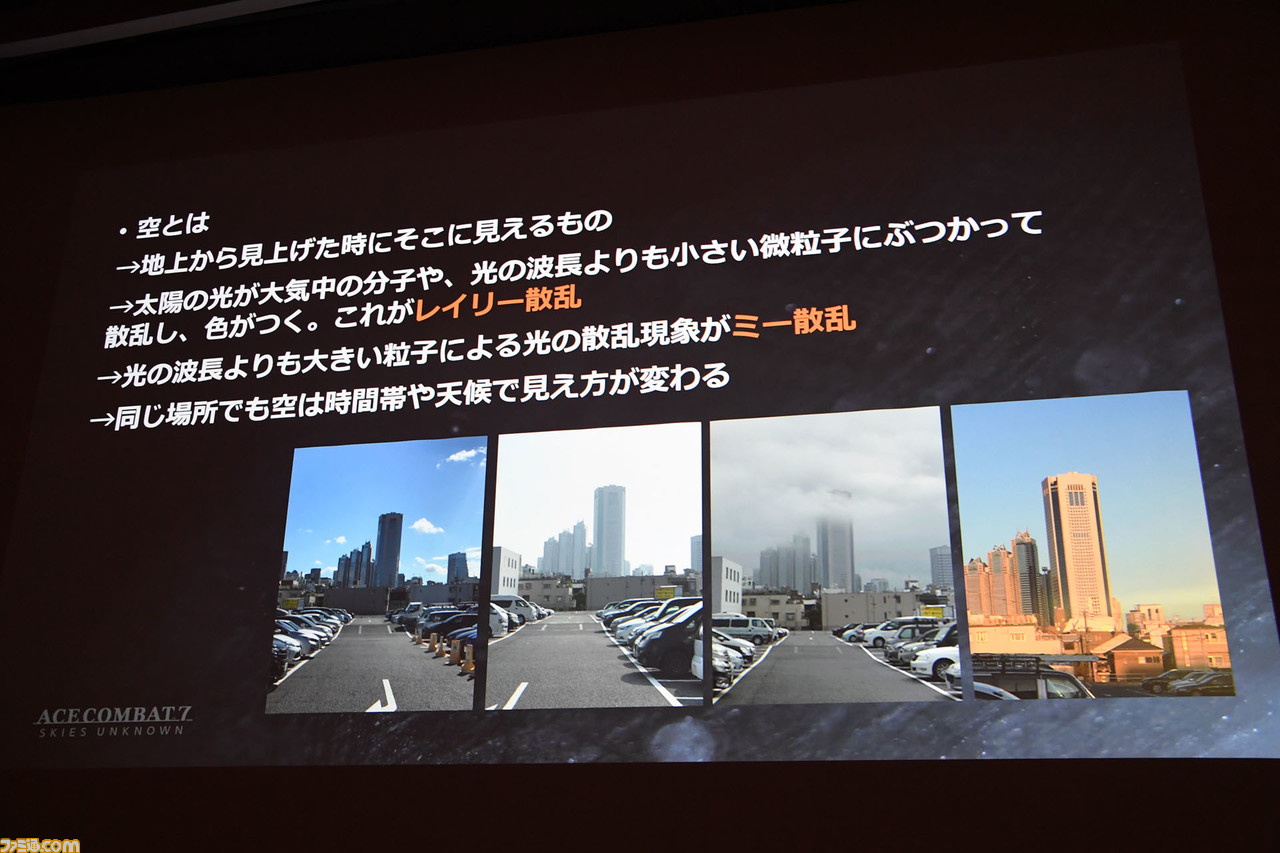

 空でポイントになるのは光の散乱現象であり、同じ場所でも時間帯や天候で見え方が変わっていく。

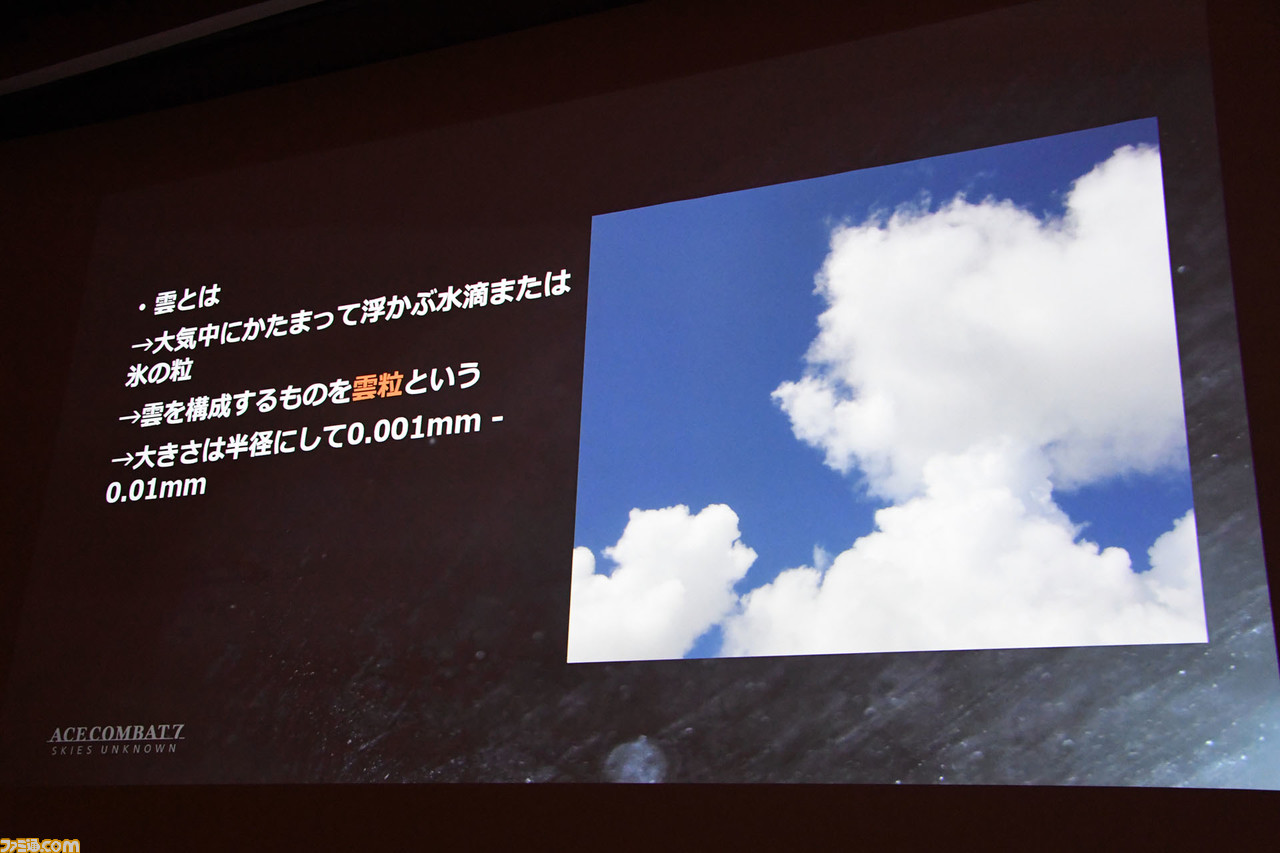

 また、雲とは、大気中に固まって浮かんでいる水滴、または氷の粒。雲は大気の温度や気流によって高さや形が変わっていく。

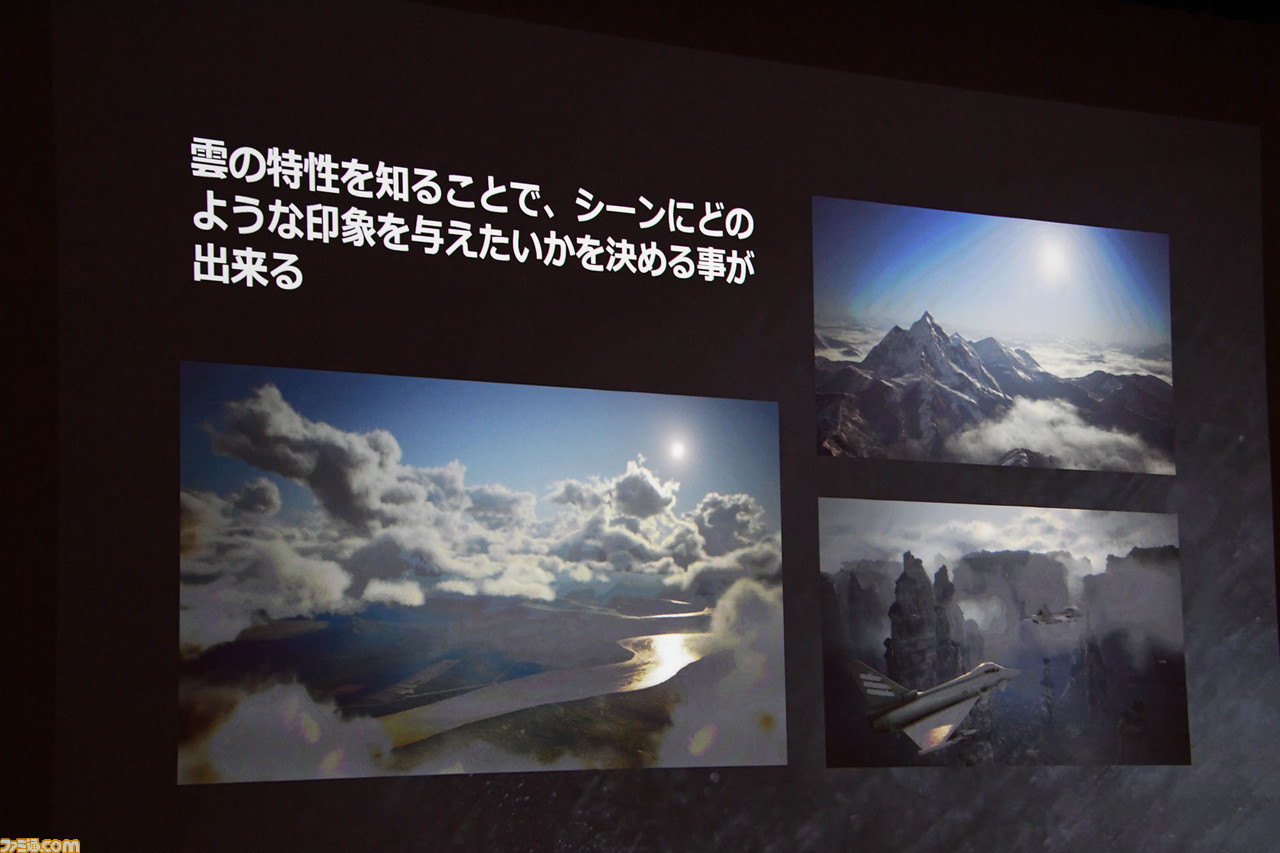

 こうした現実における空と雲の特性を知ることで、ゲームにおいては“シーンにどのような印象を与えたいか”を決めることができるようになると語る菅野氏。

 晴れているとき、水蒸気量が多いとき、曇って光が遮断されているとき、夕方の陽射しを浴びているとき、同じ場所でも天候や時間帯によってシーンの印象は変化し、地域ごとに現実の裏付けをもって雲をつけていくことで現実感が高まっていくのだ。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_13
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_14
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_15

 こうした現実の物理化学的な空と雲を作っていくのに適していたのがミドルウェアのtrueSKYだったというわけだ。

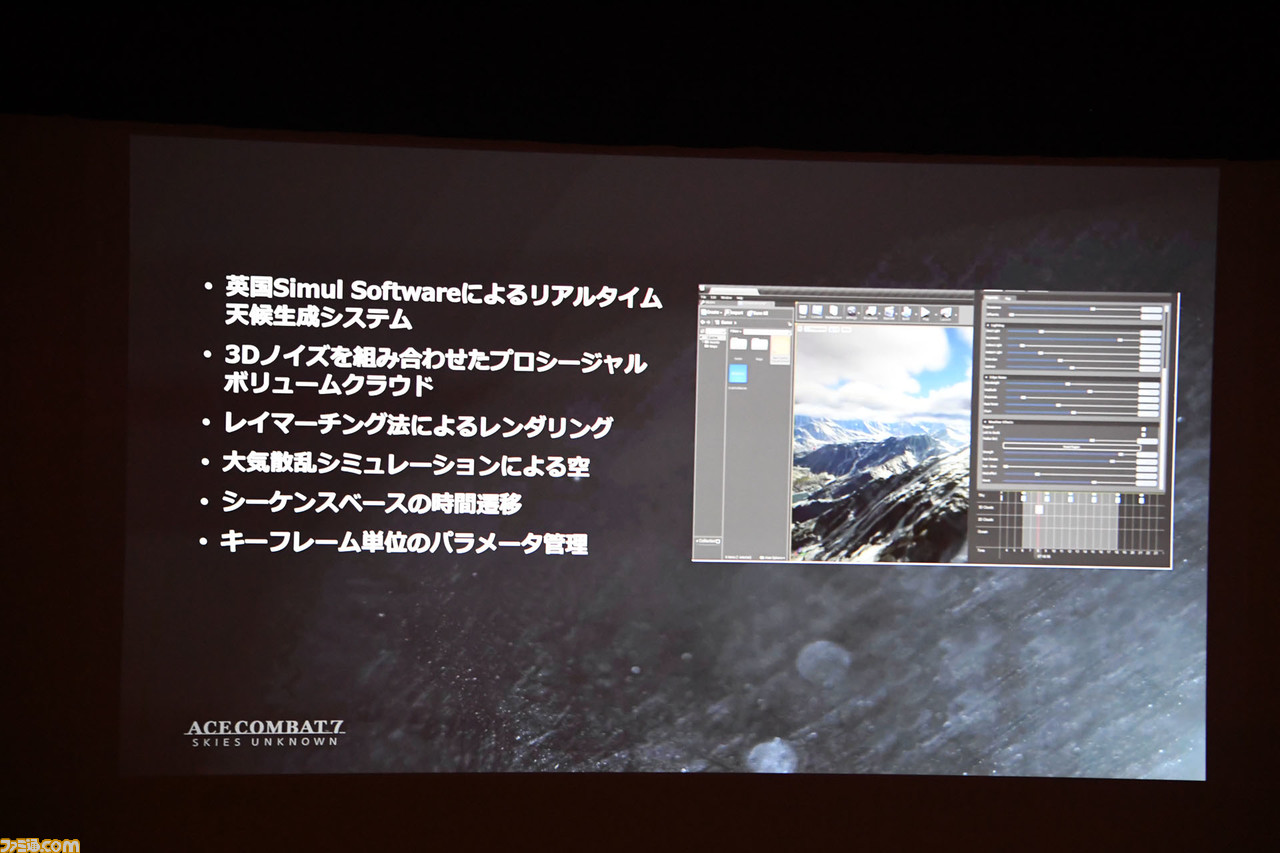

 trueSKYは3Dノイズを組み合わせたプロシージャルボリュームクラウドで、レンダリングはレイマーチング法を使用、大気散乱シミュレーションによる空、シーケンスベースの時間遷移(シーケンスは時間軸を持ったパラメーターの集合体)、キーフレーム単位のパラメーター管理が可能となっている。

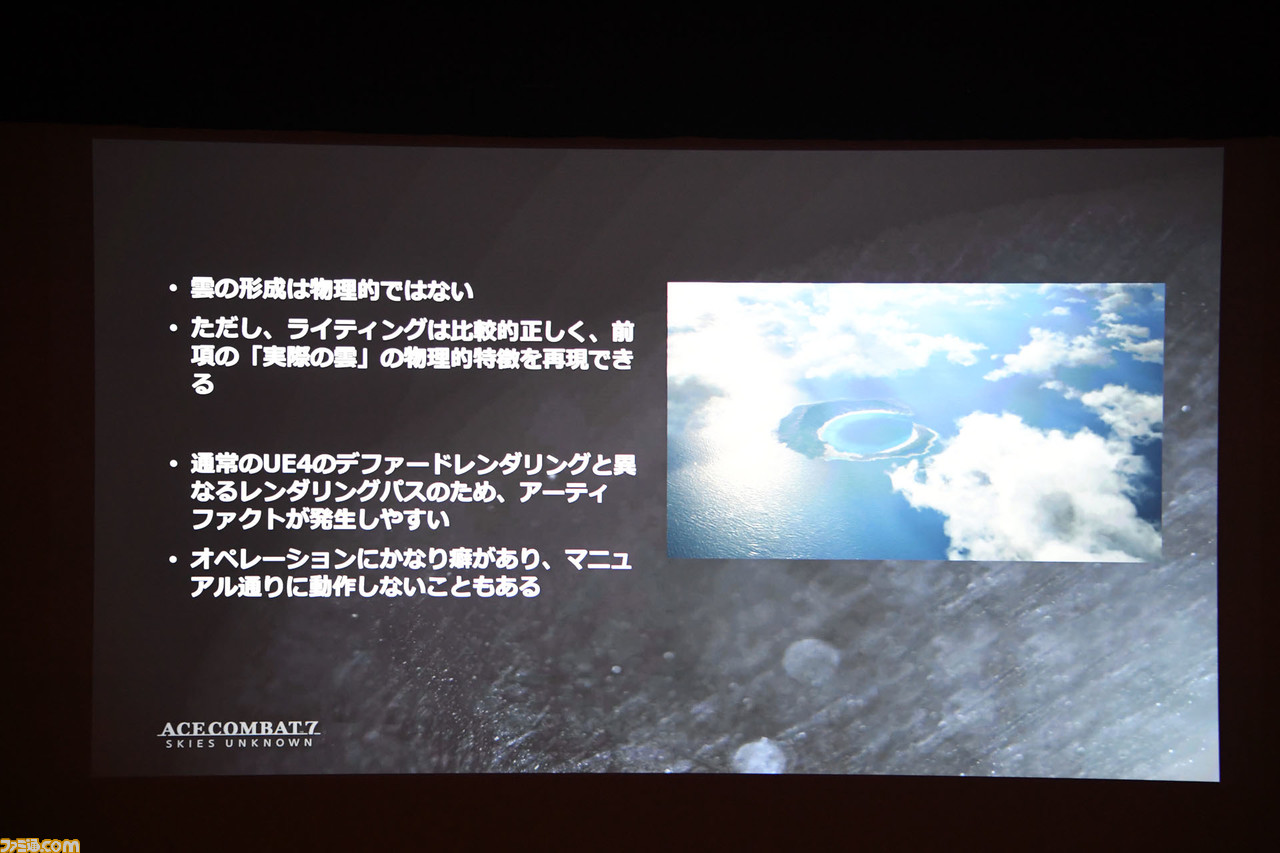

 一方で、素のままのtrueSKYにはクセもあるという。雲を3Dノイズを組み合わせて作るので物理的ではなく地形に応じた形状になる。ただしライティングは正しくてPBR(Physically Based Rendering)に対応できる懐の深さがあり、実際の雲の特徴を再現することもできるという。

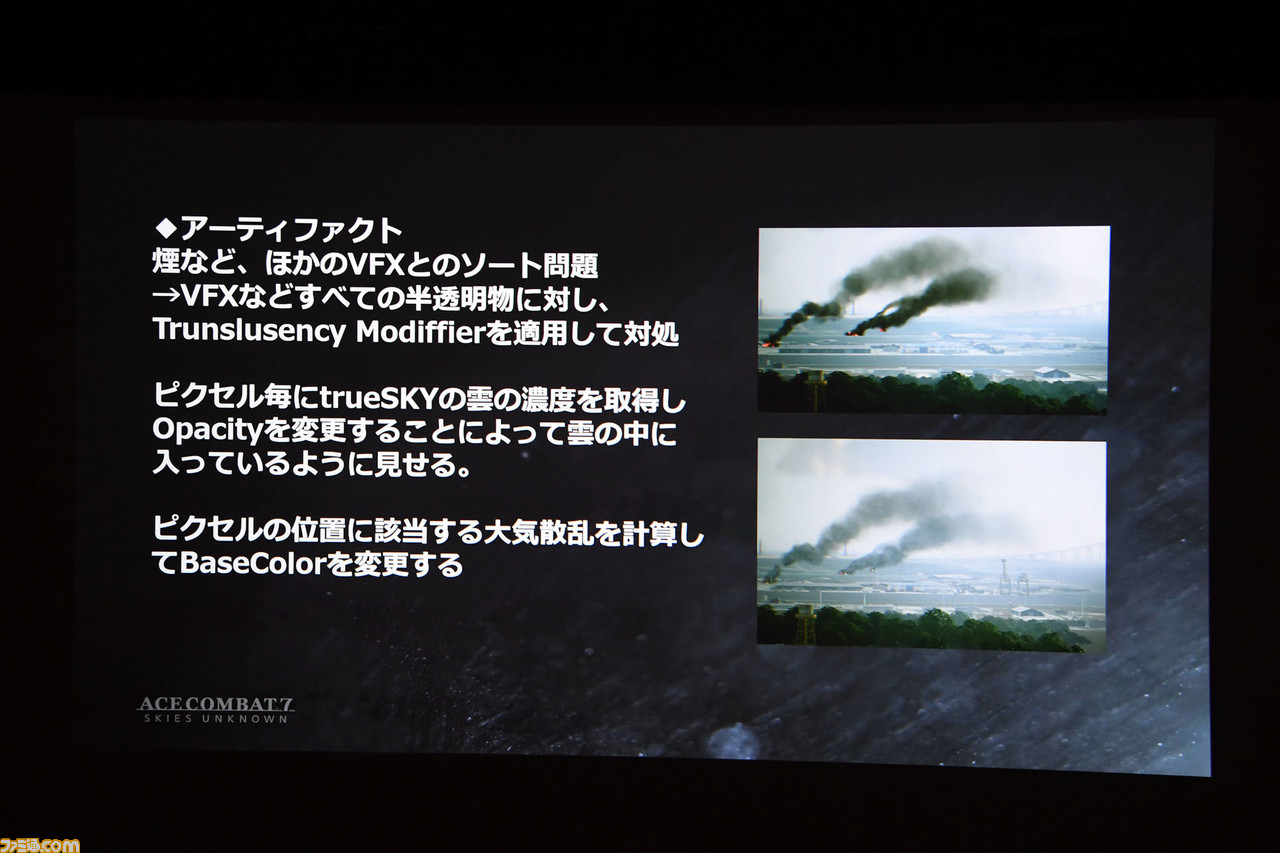

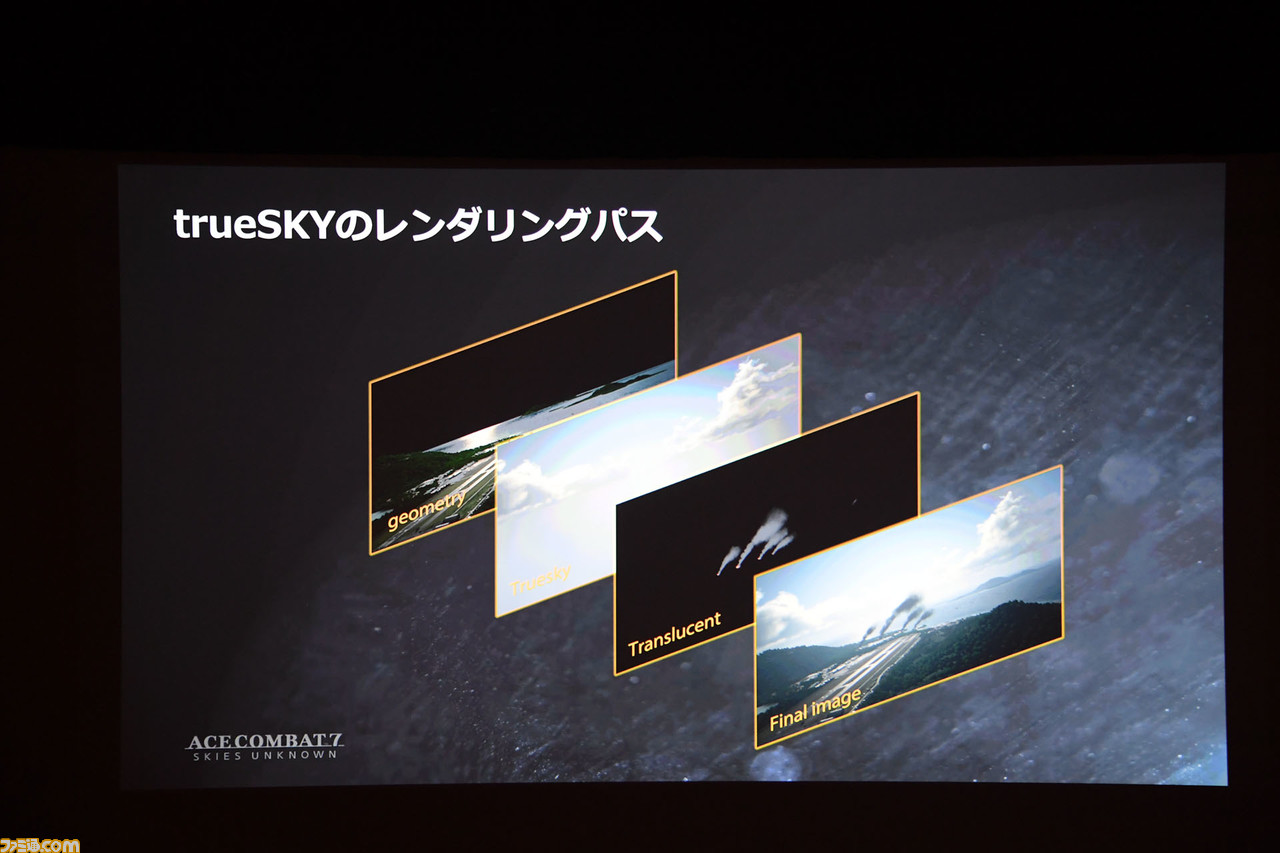

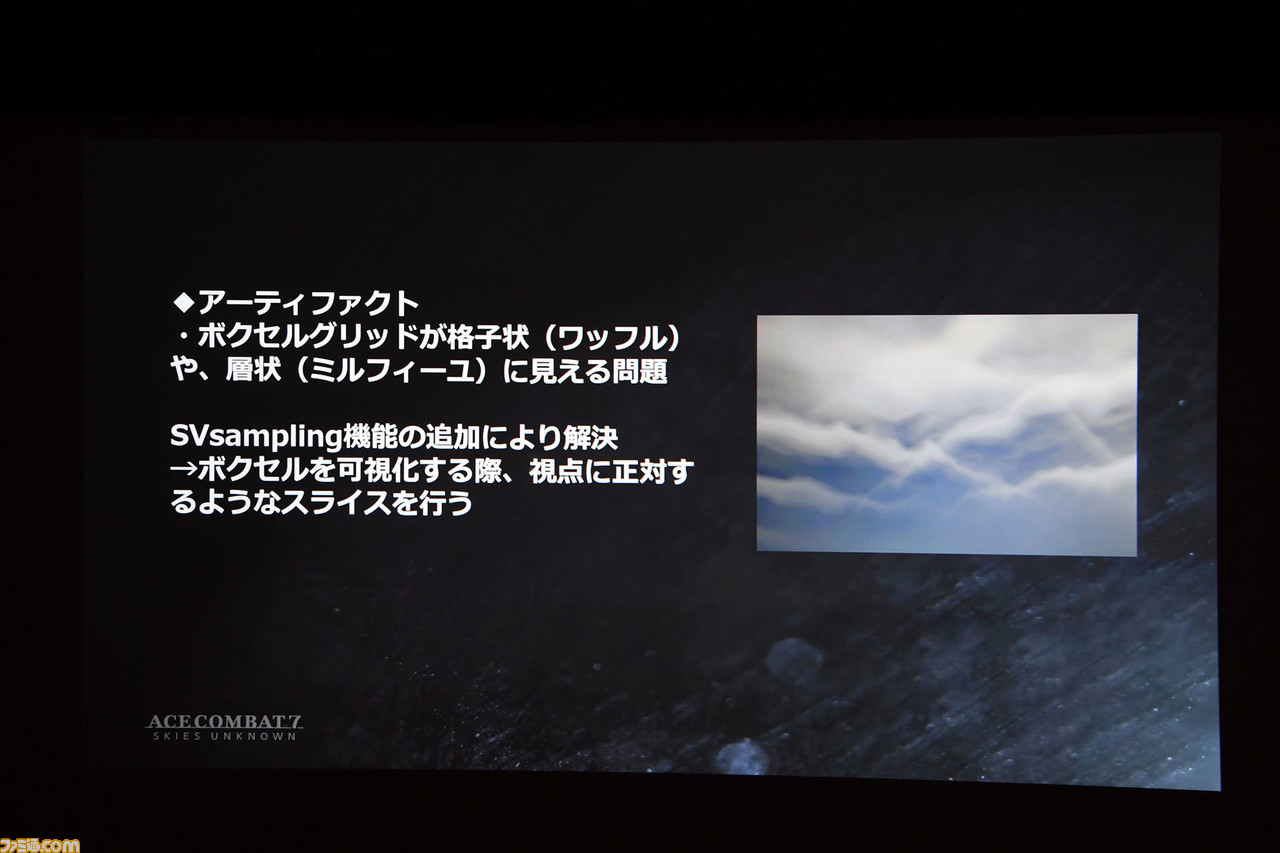

 また、通常のUnreal Engine 4とは異なるレンダリングパスのためアーティファクトが発生しやすく、見た目がよくない箇所ができやすいそうだ。

 そして、オペレーションにもクセがあり、マニュアル通りに動作しないこともあったそうだが、『エースコンバット7』発売の影響か、ここ最近はマニュアルが更新されて整備されてきているという。

 そんなクセもあるtrueSKYだったが、そのダイナミックな描写力は魅力。『エースコンバット7』ではこれをカスタマイズして使用したそうだ。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_16
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_17
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_18

 ここからは、trueSKYのパラメーター設定がどのようになっていて、それを変えることでシーンの印象がどのように変わるのか、実際に映像を交えて解説された。

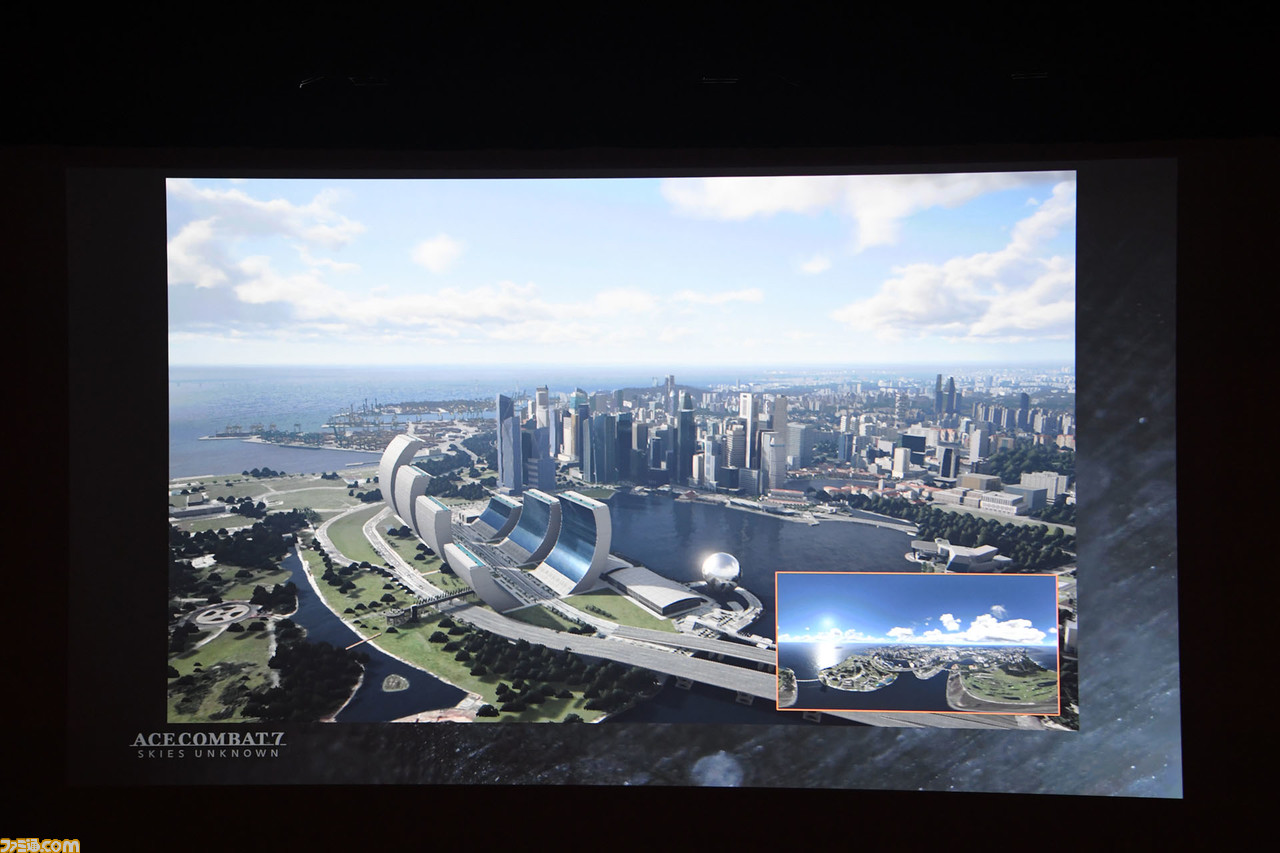

 まずは“空”、つまり大気のコントロール。以下の画像をご覧いただきたい。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_19
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_20

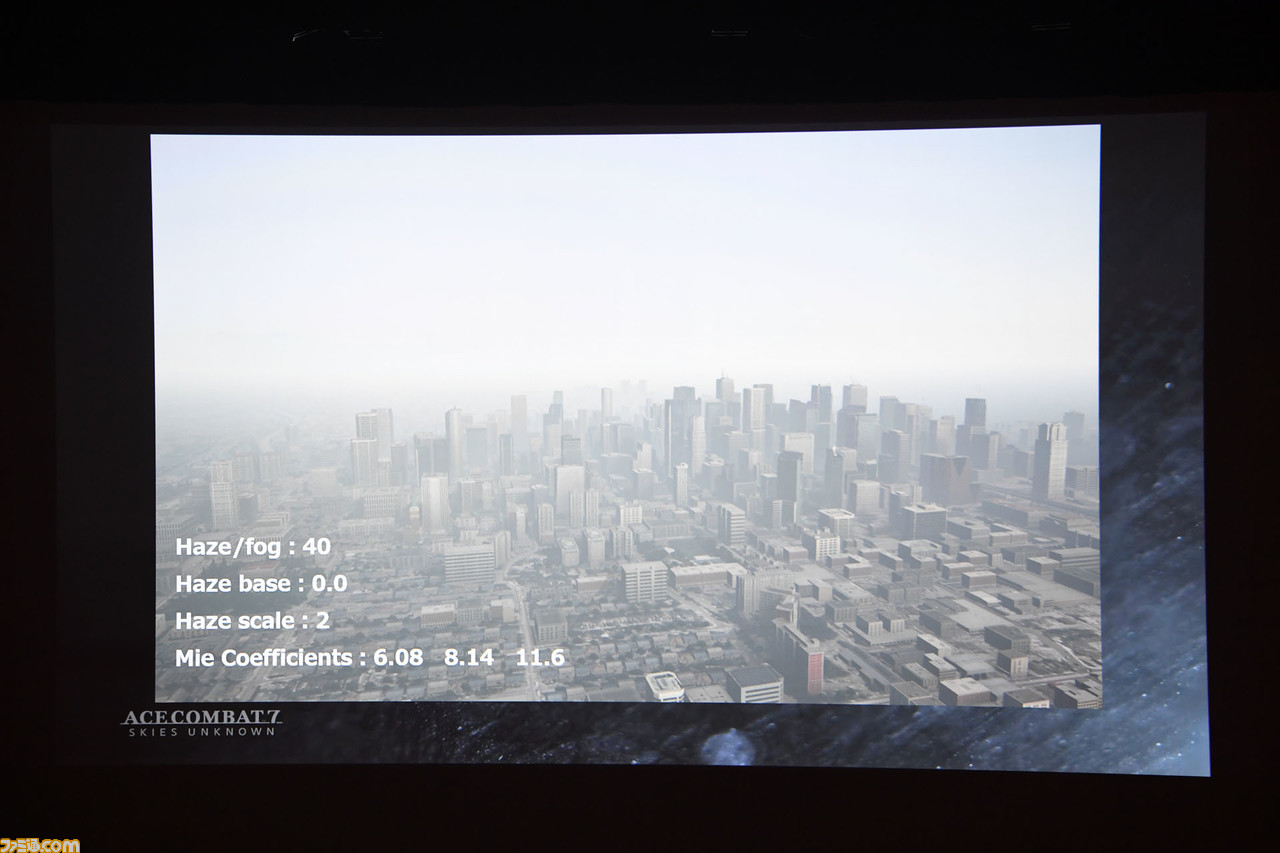

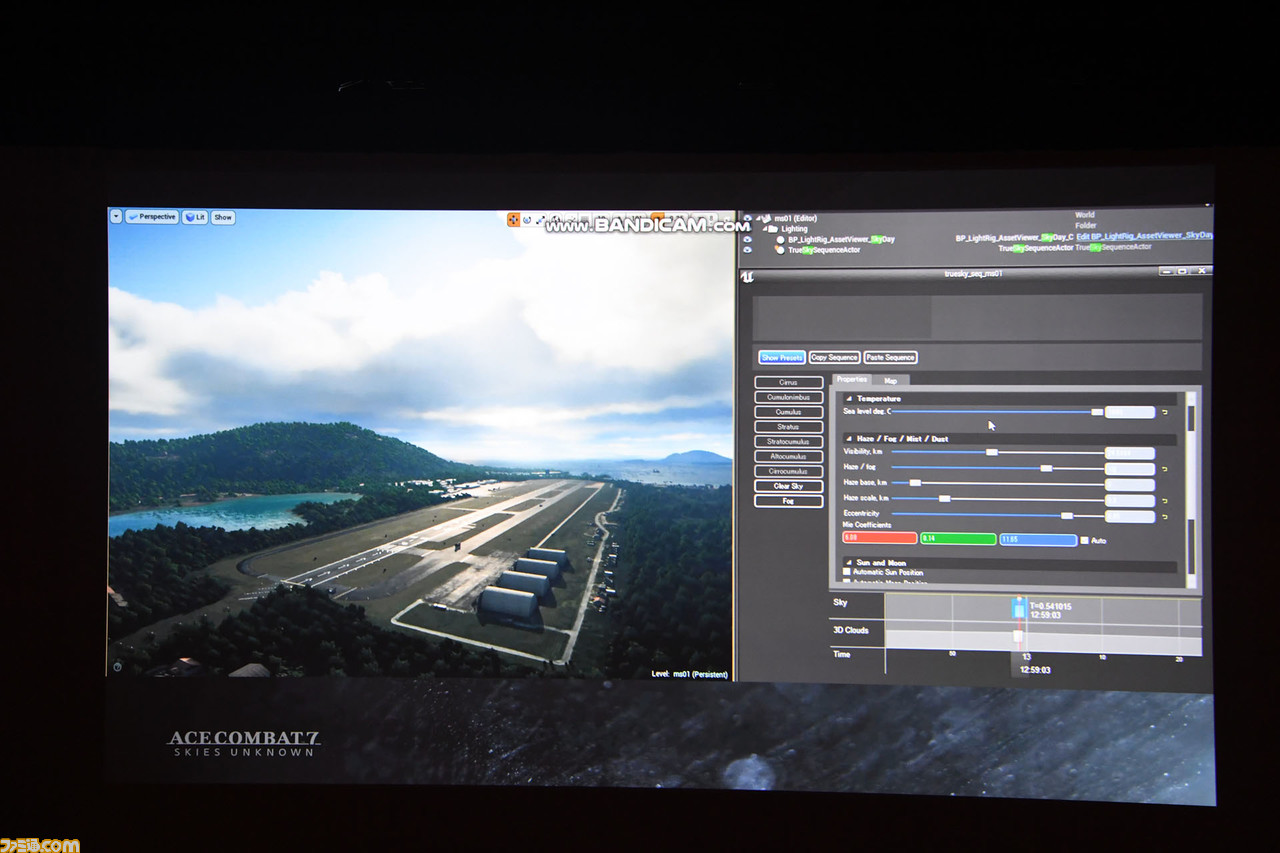

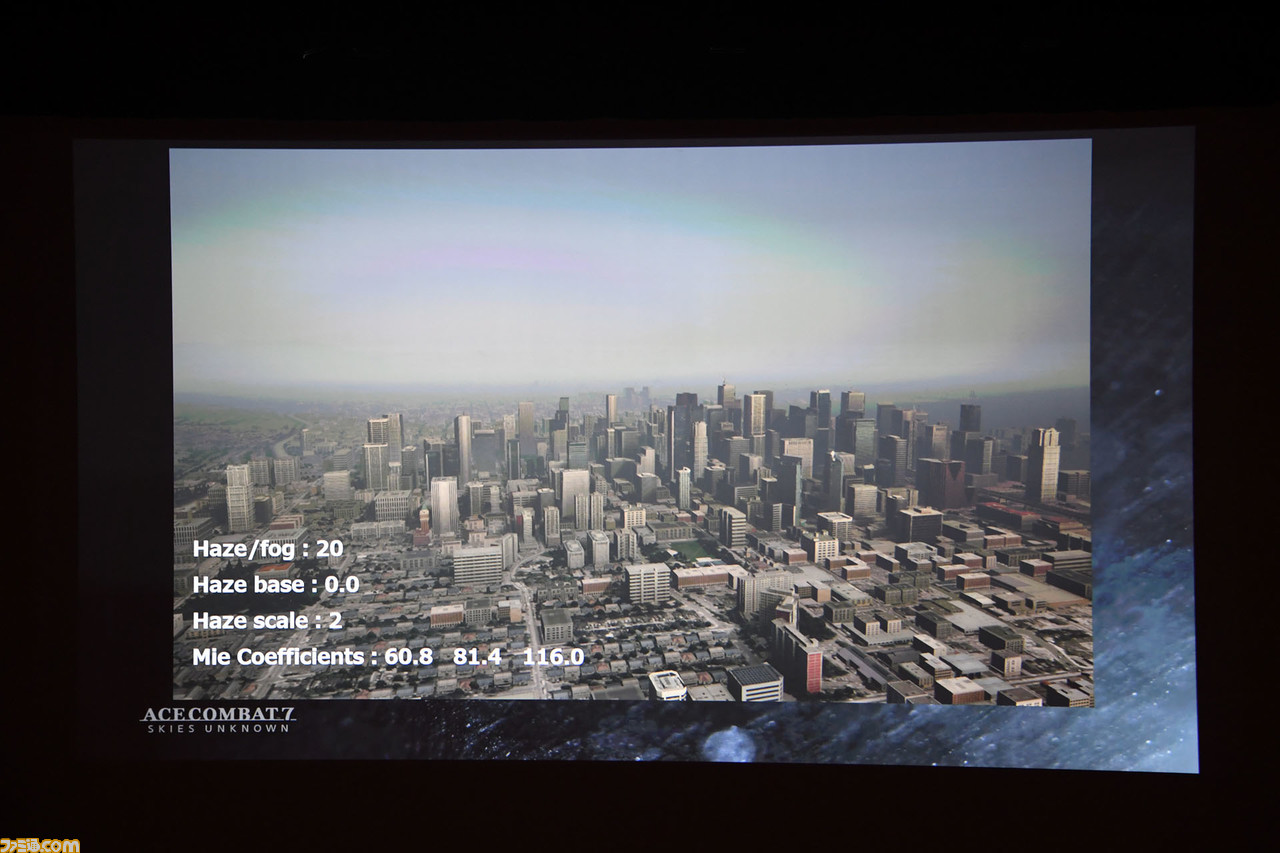

上の画像から下の画像では、Haze/fog(大気のチリの濃さ)を高め、Mie Coefficients(光の散乱、ミー散乱に計数を与えて大気の色を変える)を変えていて、水蒸気量が多くひんやりとした印象になっている。
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_21

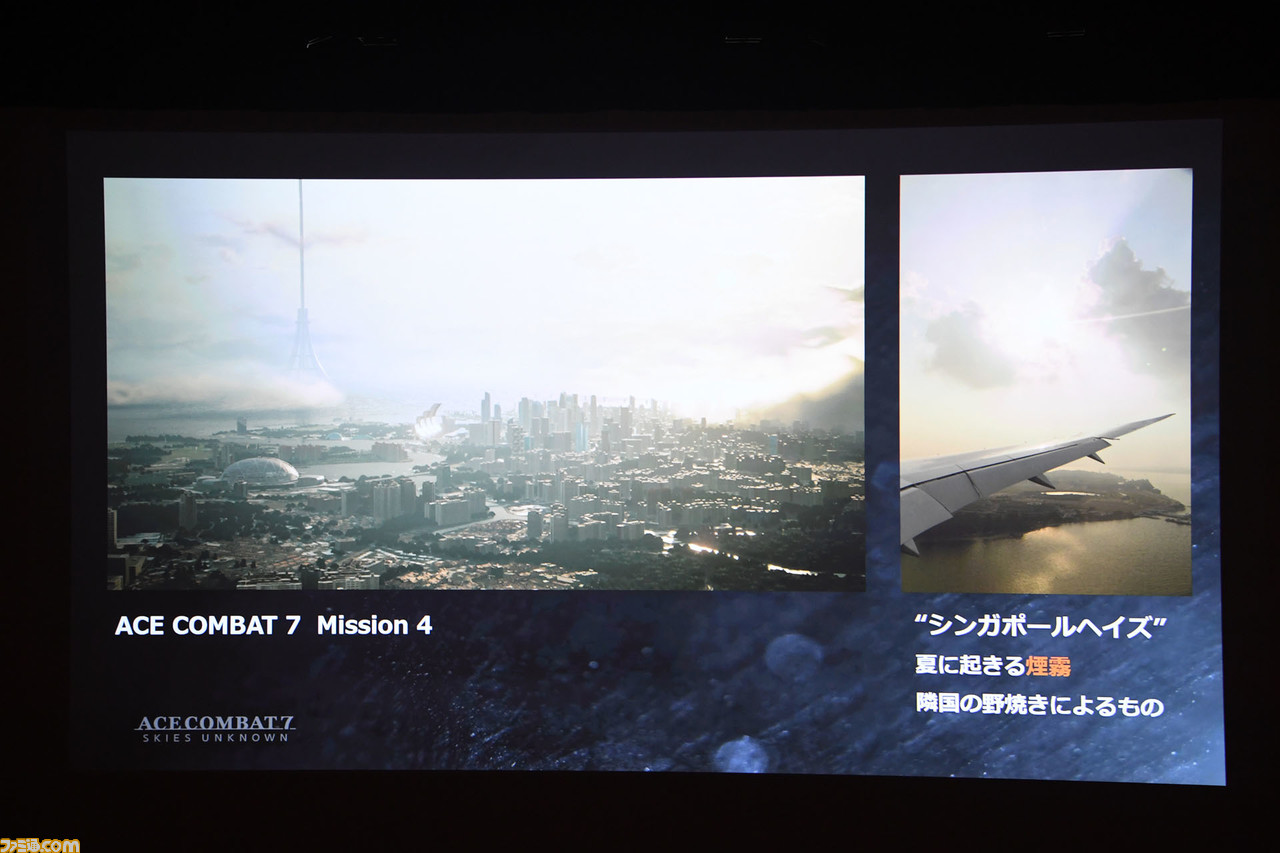

『エースコンバット7』のミッション4に登場する都市とその大気。モチーフはシンガポールで起きる“シンガポールヘイズ”と呼ばれる大気とのこと。シンガポールの夏場には隣国で行われている野焼きで起きる煙霧が出るのだという。それは急速に発展した都市であり、近くにはさまざまな文化があること、それらが混ざっている地域であることを表現したいという考えからの大気設定となっているそうだ。画像の右は菅野氏が実際に飛行機から撮影したシンガポールヘイズの写真で、その色がしっかり再現されているのがわかる。
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_22
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_23

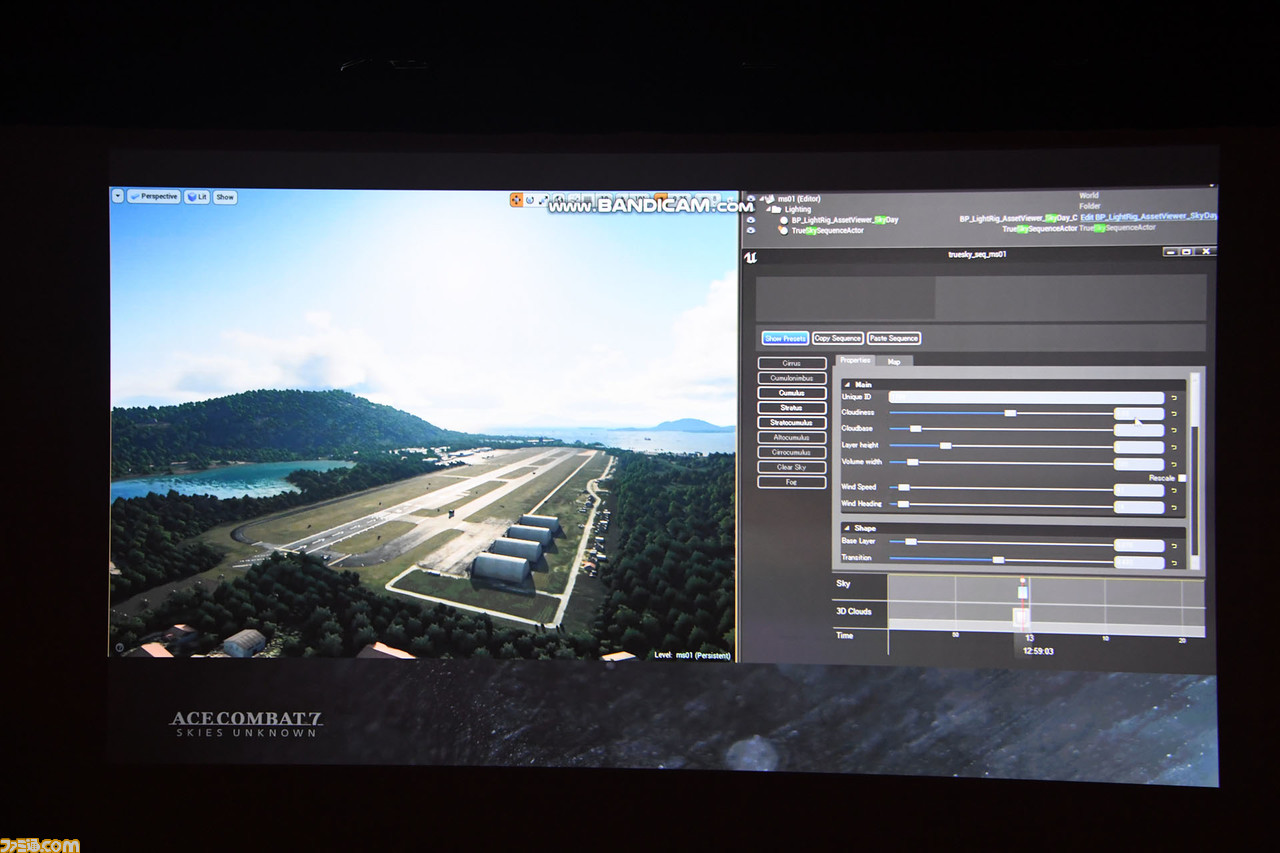

HazeScale(どのあたりの高さまで雲が発生するかの値)を変え、雲の密度を変えて厚くすると、ライティングの届きかたも変わって地上部分の印象も大きくかわる。
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_24
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_25

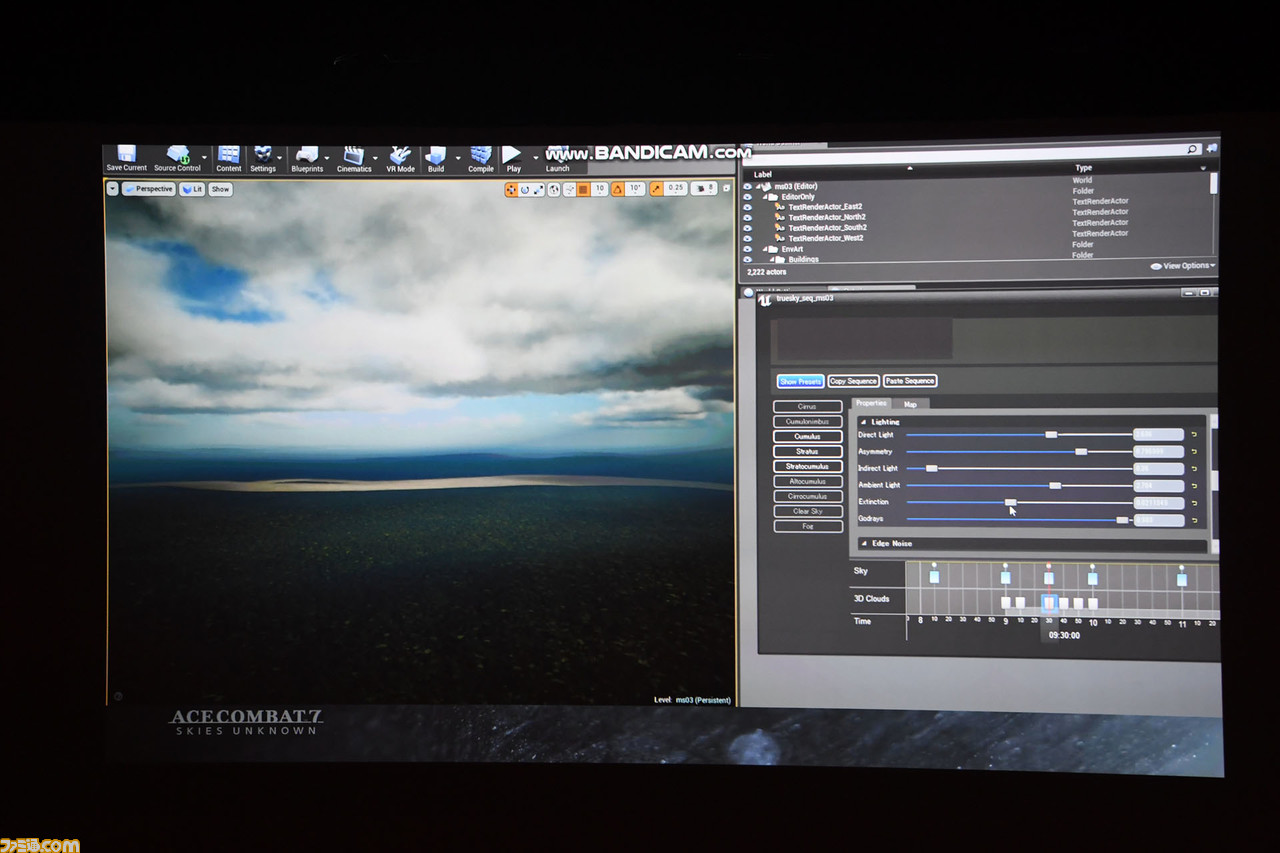

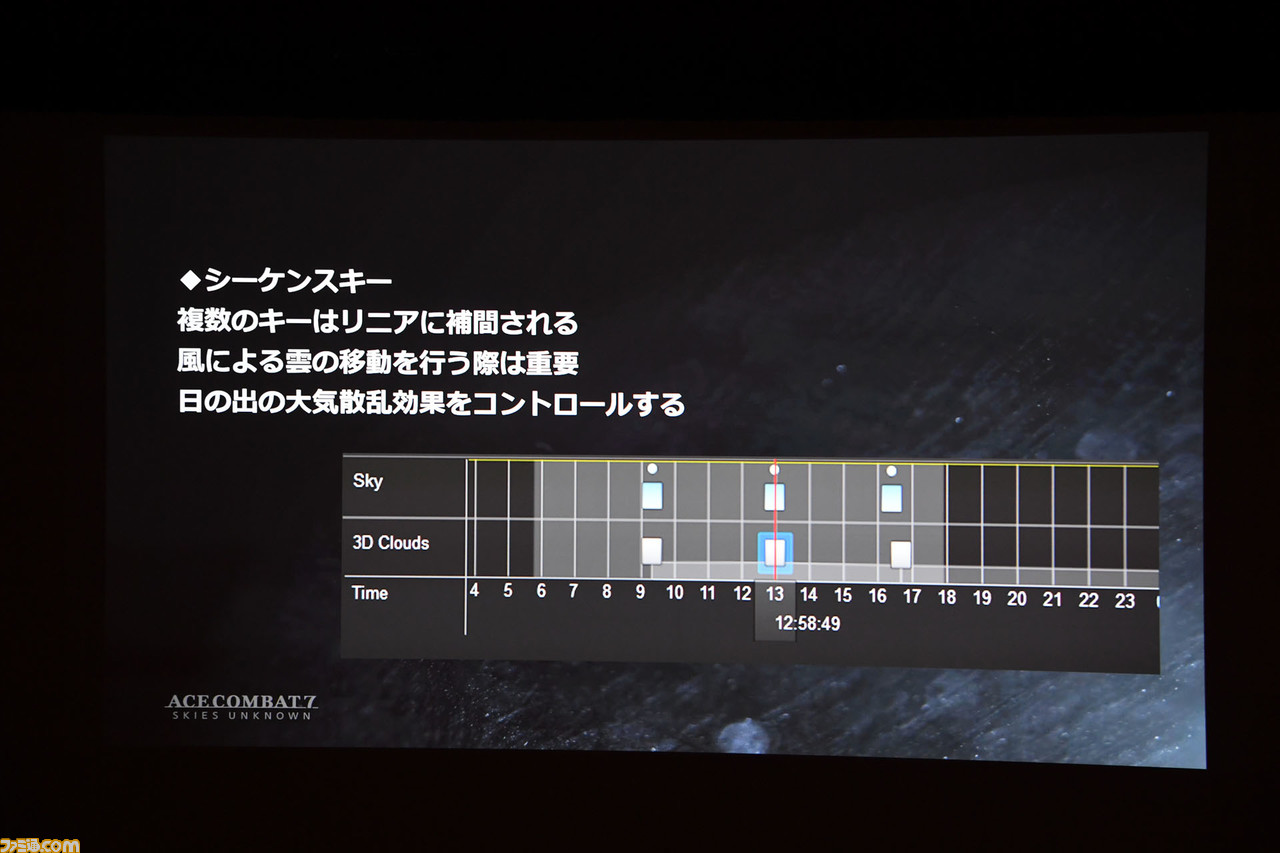

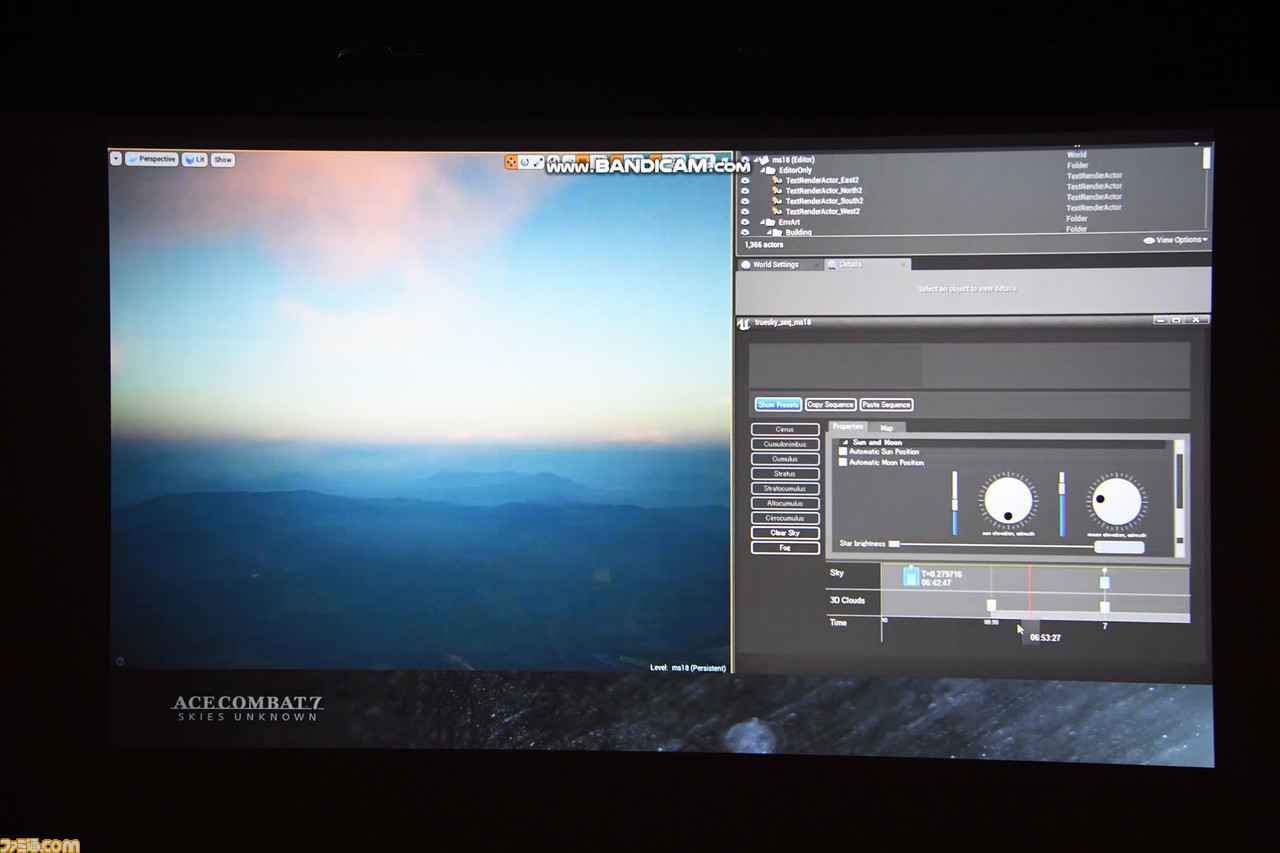

シーケンスキーで時間遷移を変えれば、複数のキーもリニアに反映される。画像は朝靄のかかっているシーンだが『エースコンバット7』ではミッションの時間経過にあわせて時間遷移させて天候も変わっていく。

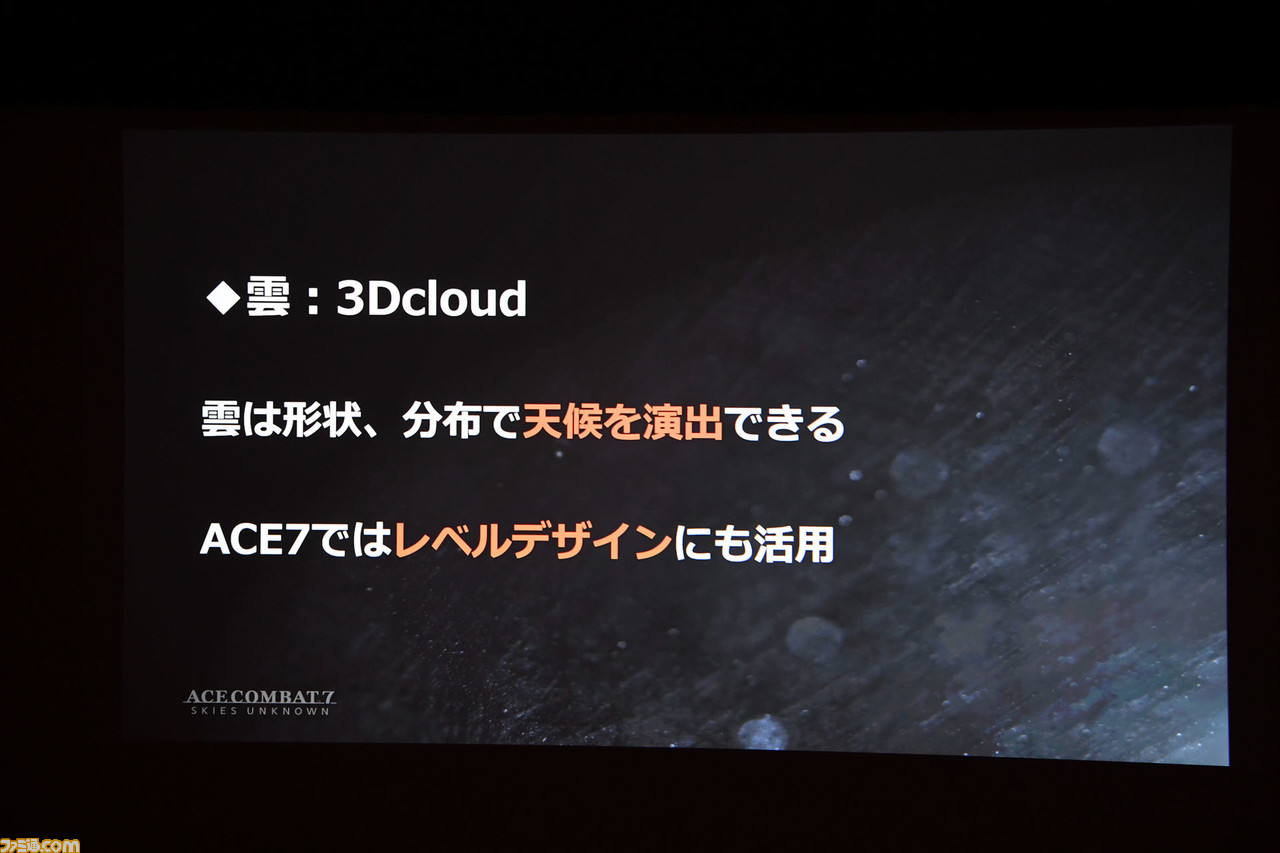

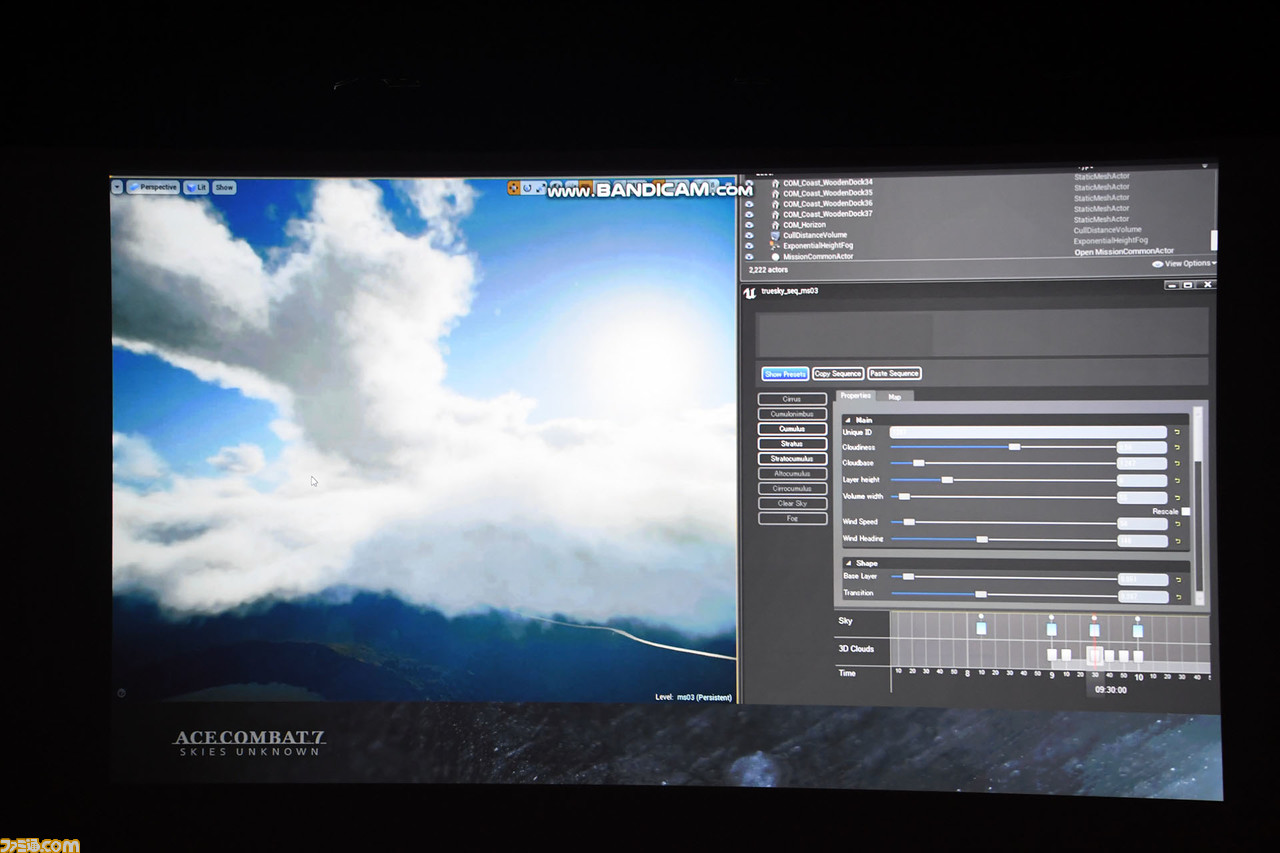

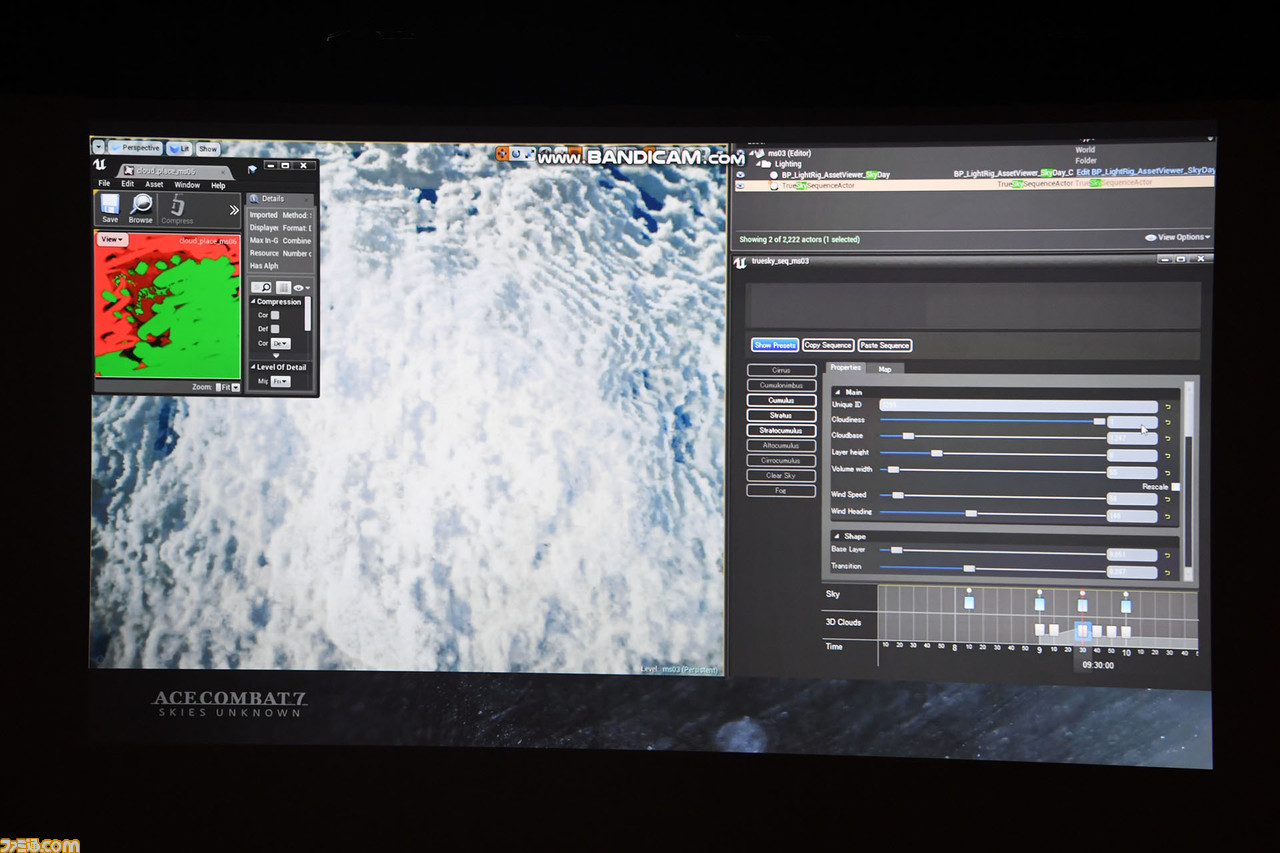

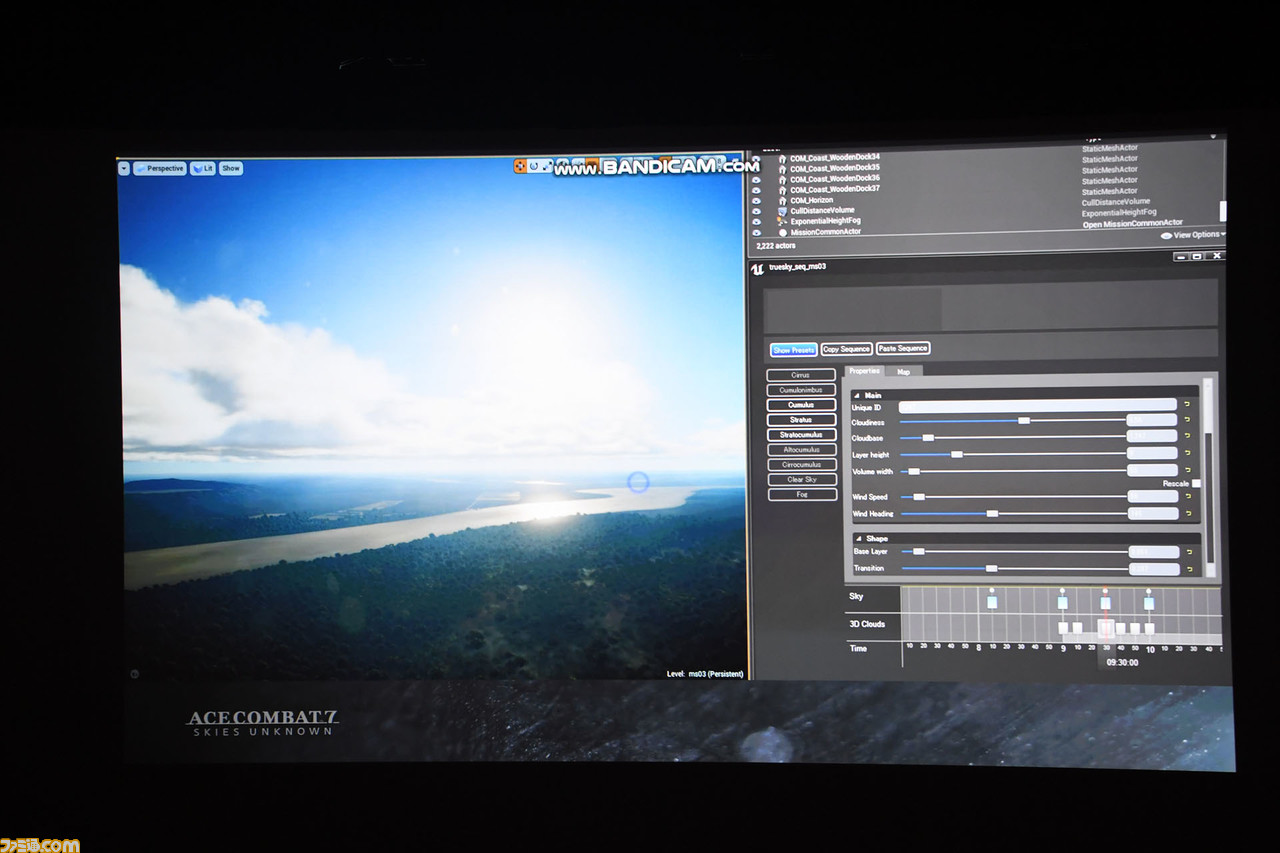

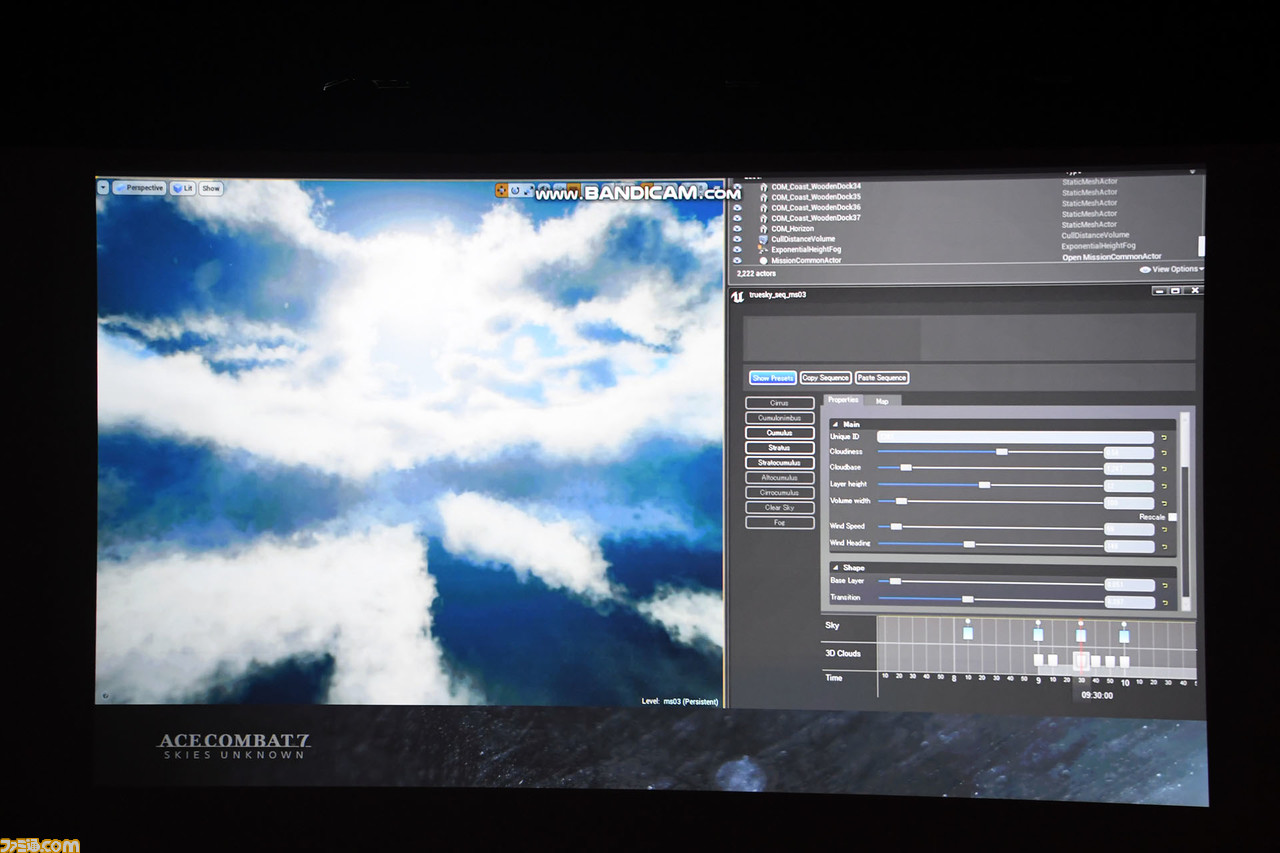

 続いては“雲”。3DCloudのメイン項目では、雲の量や雲底からの高さ、大きさの指定を行なえる。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_26
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_27
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_28
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_29

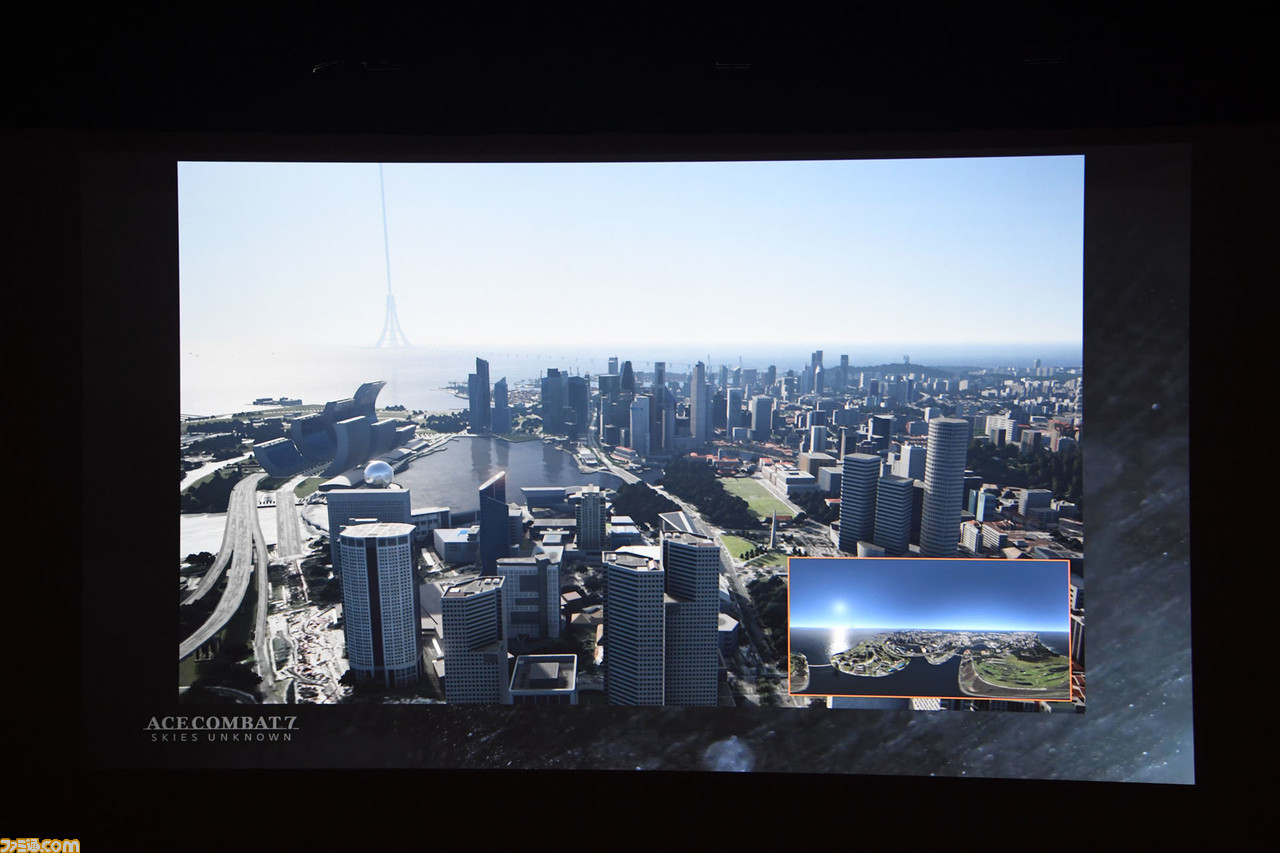

 雲も大気と同じく環境光に影響することがポイントとのこと。以下の画像をご覧いただきたい。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_30
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_31
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_32
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_33

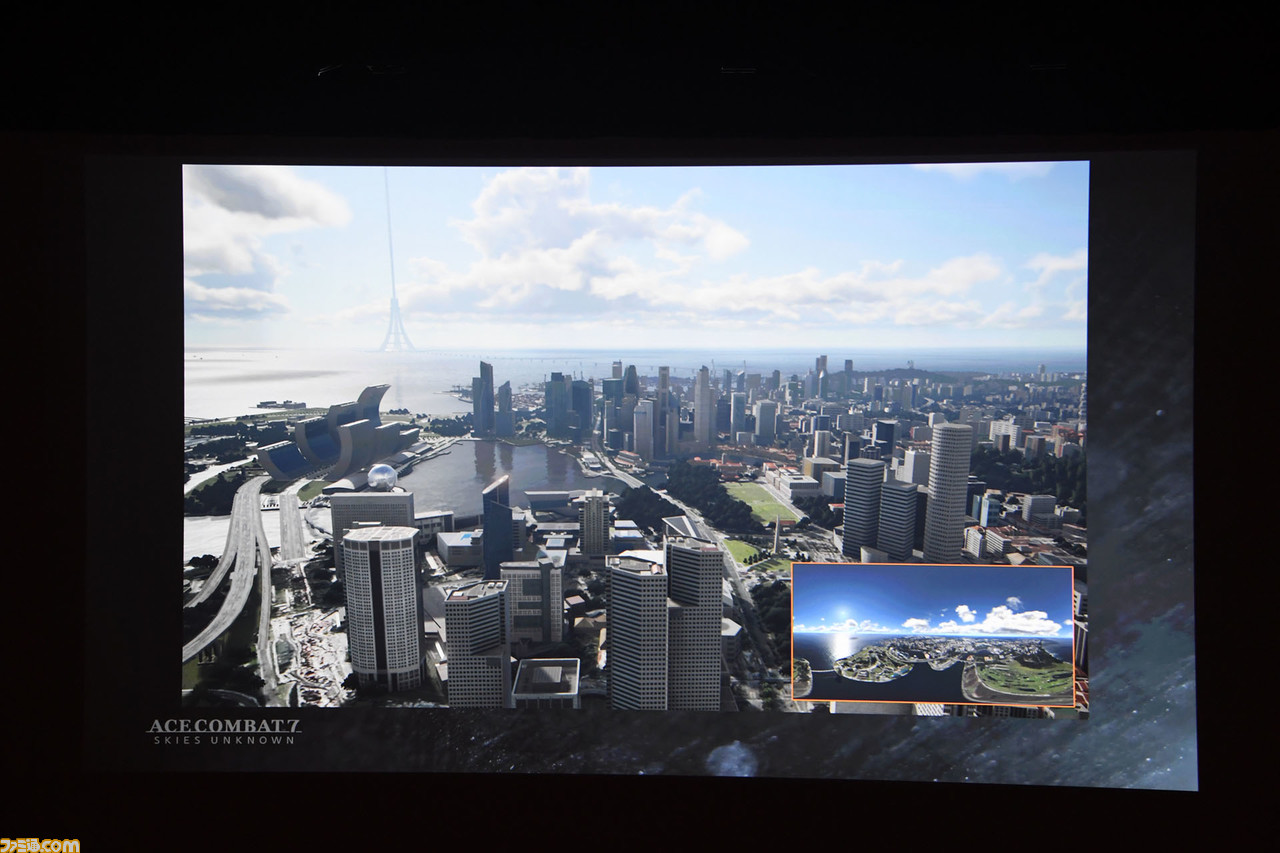

上は雲がないが、下は雲が入って都市部の陰影が変わって色味も変化している。これはあくまで雲のみを変えていて、大気のパラメーターは変えていないということだ
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_34
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_35

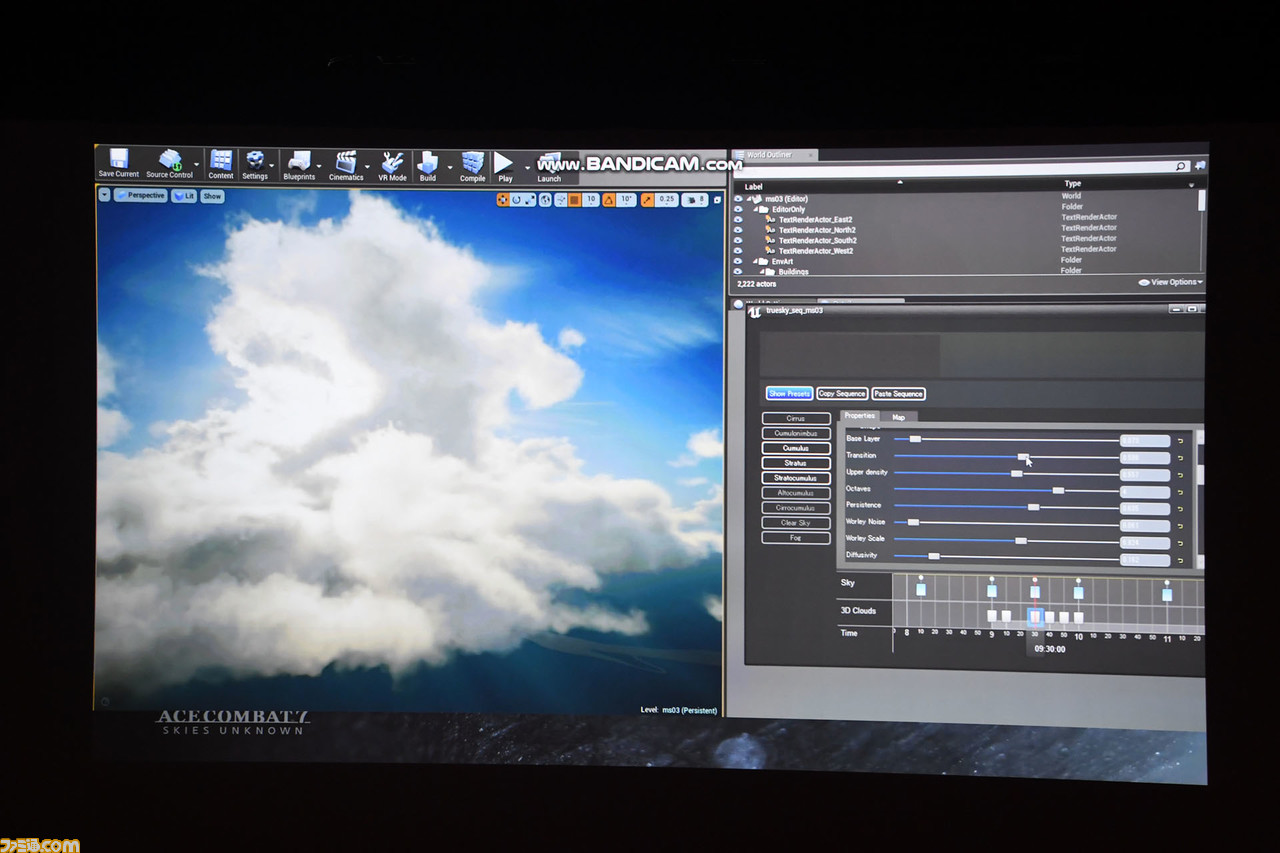

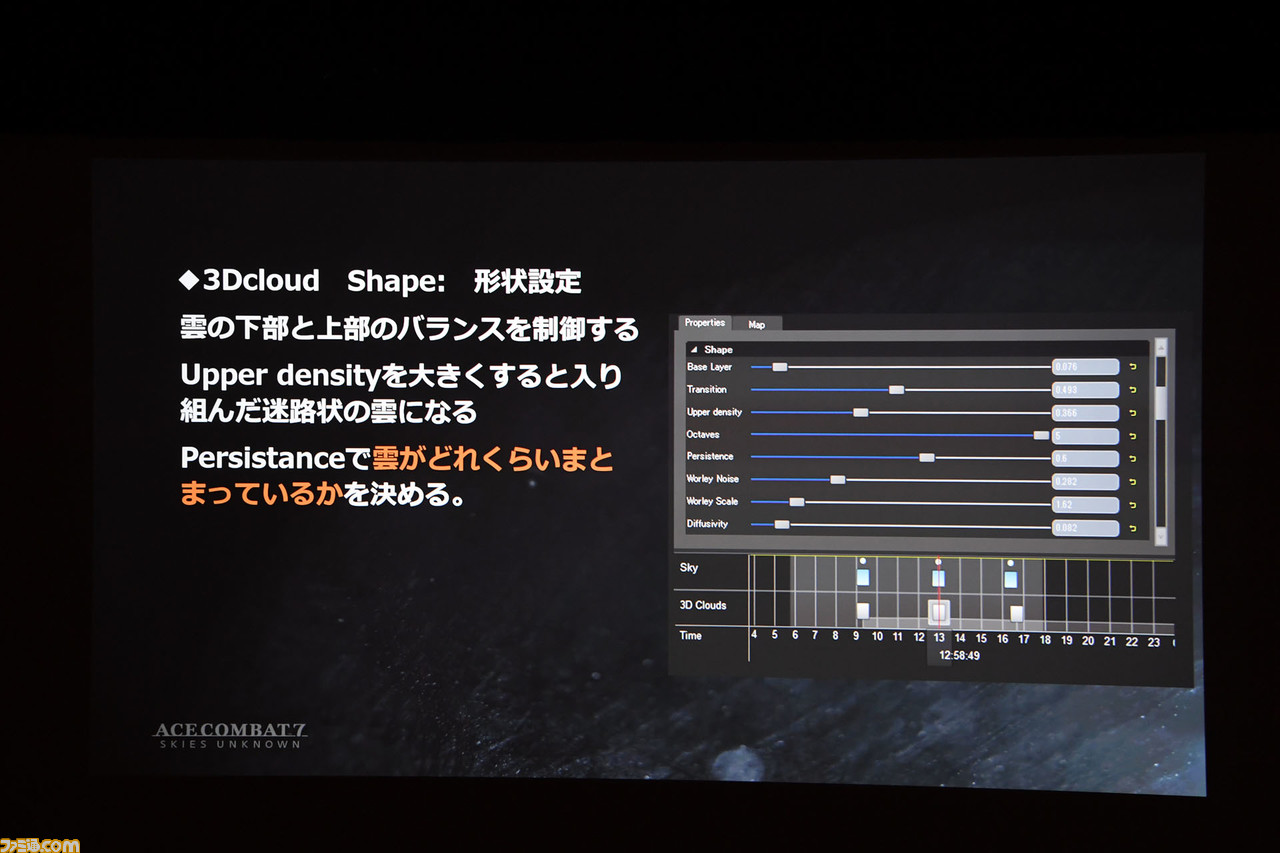

3DCloudのShapeの設定では、雲のバランスを制御してさまざまな変化をつけられる。
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_36
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_37
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_38

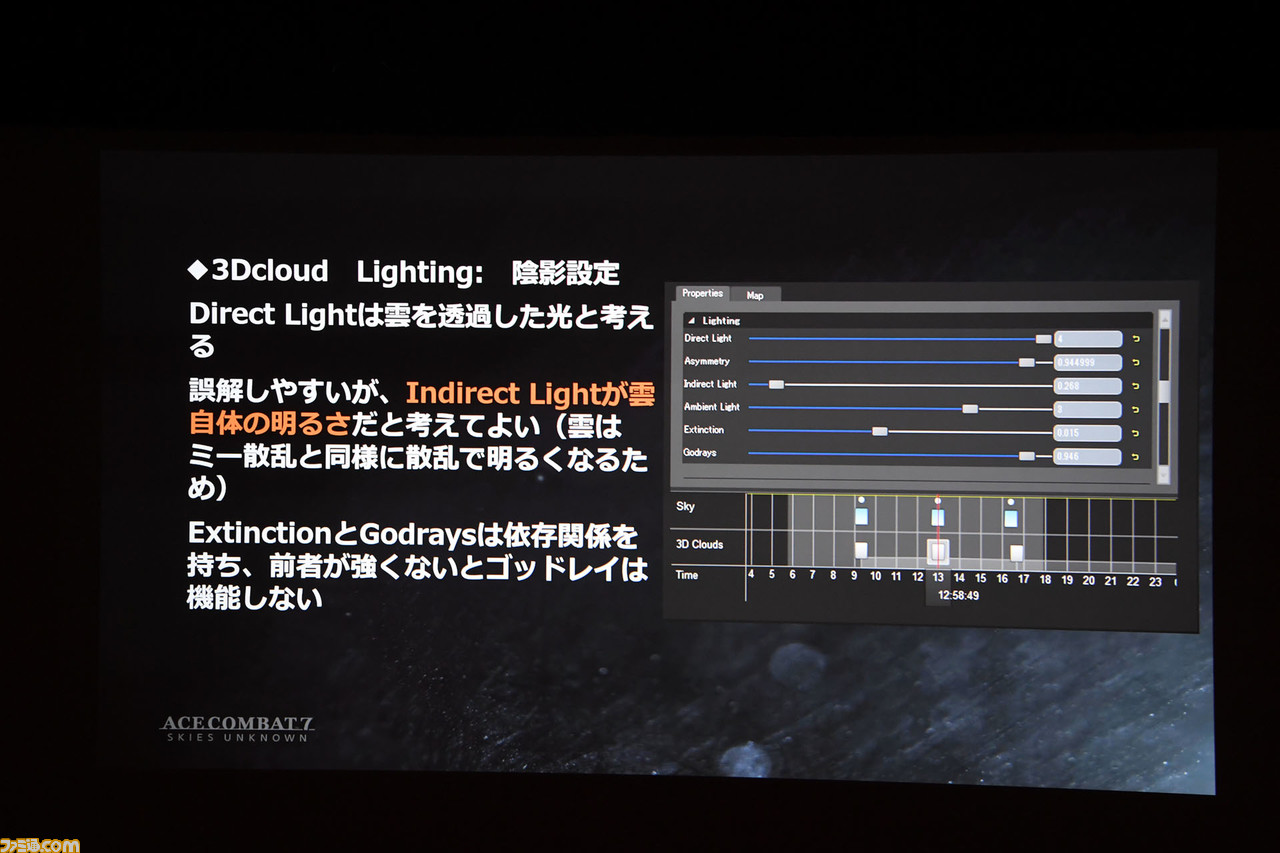

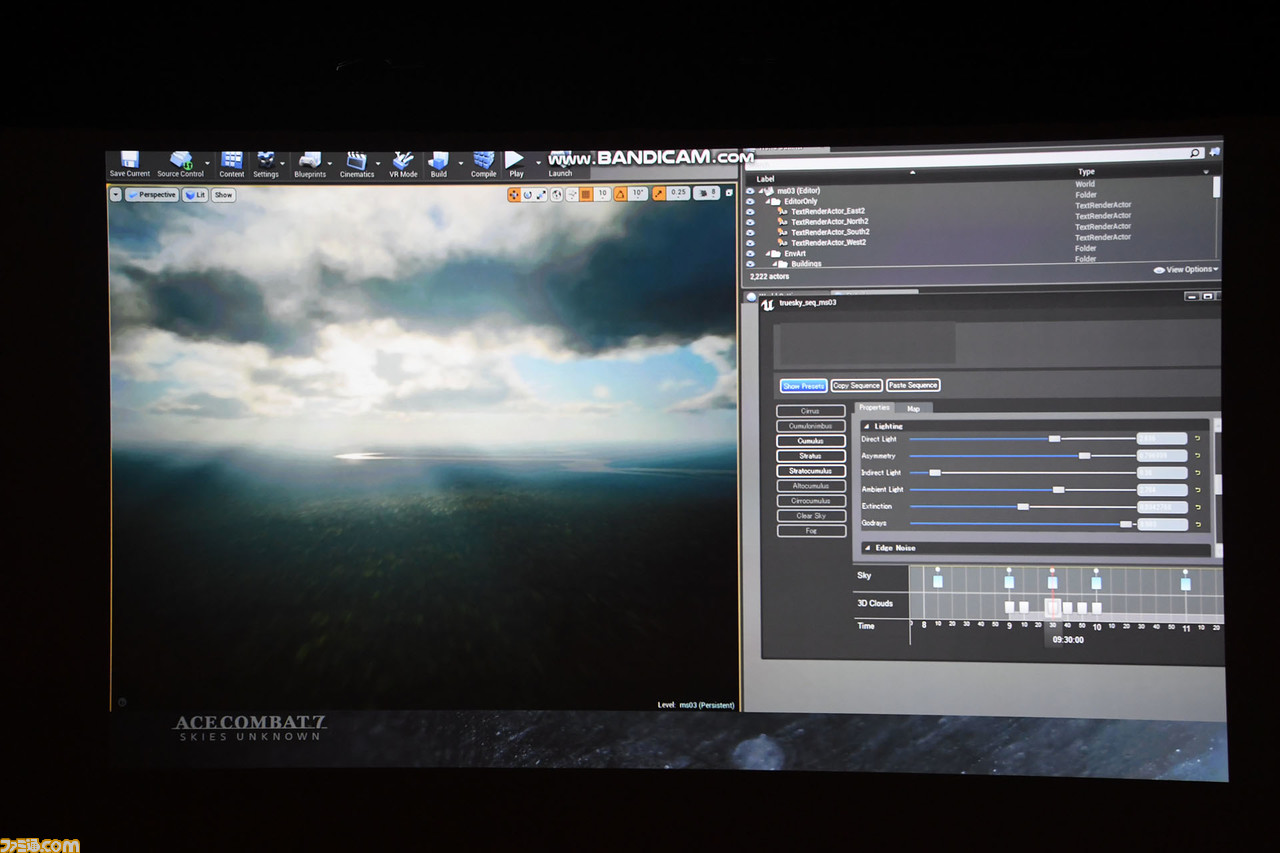

3DCloudのLightningの設定は陰影に変化をつけるもので、ゴッドレイにも影響する。
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_39

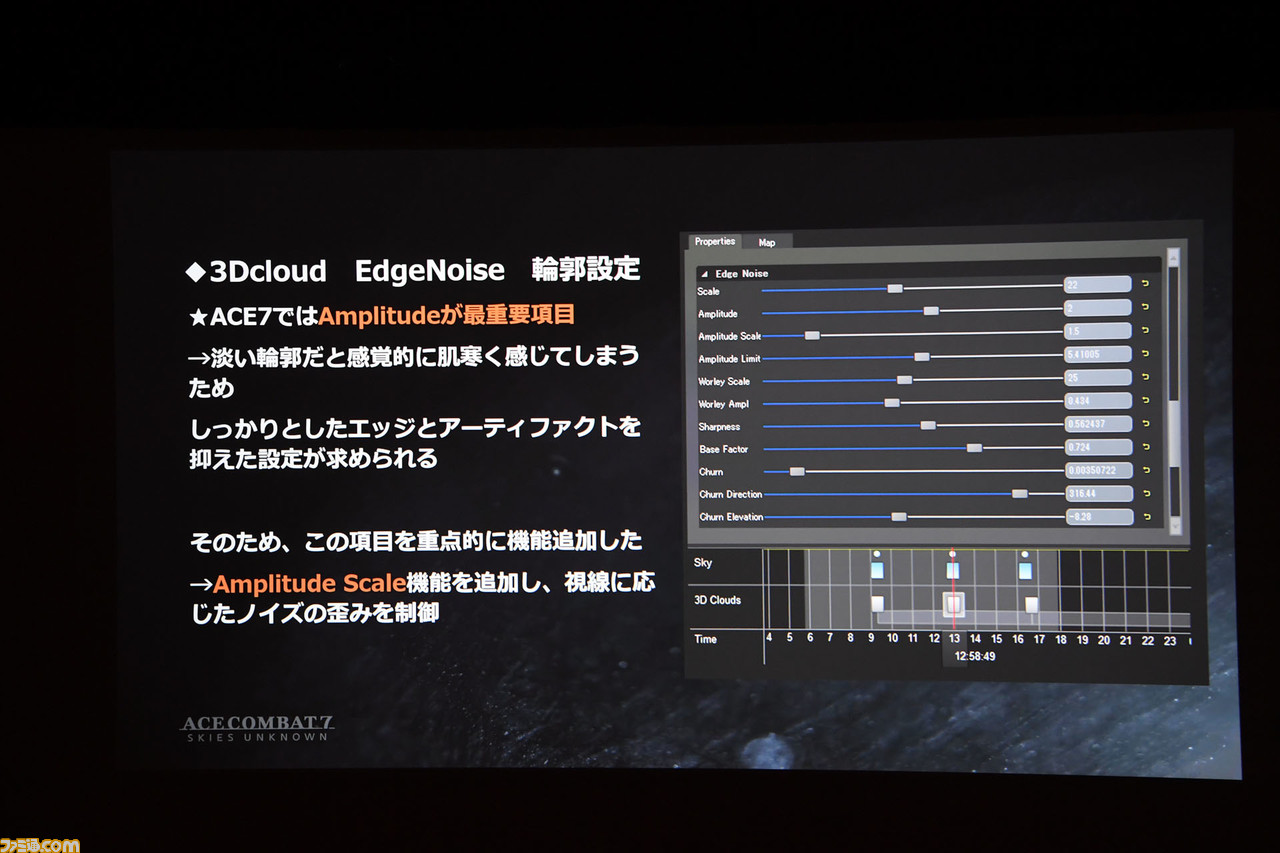

3DCloudのLightningという輪郭設定。『エースコンバット7』では特に重要な項目となったそうだ。
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_40
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_41
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_42
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_43

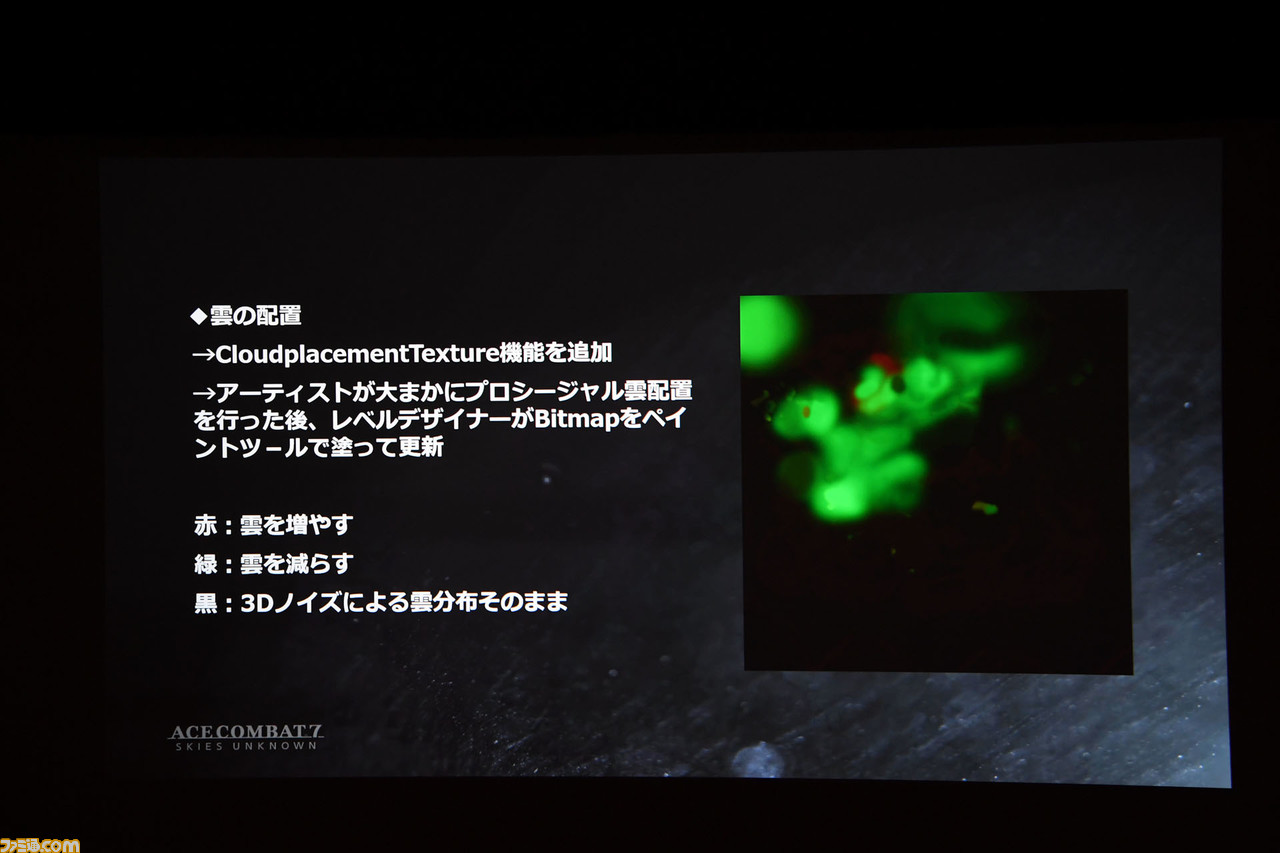

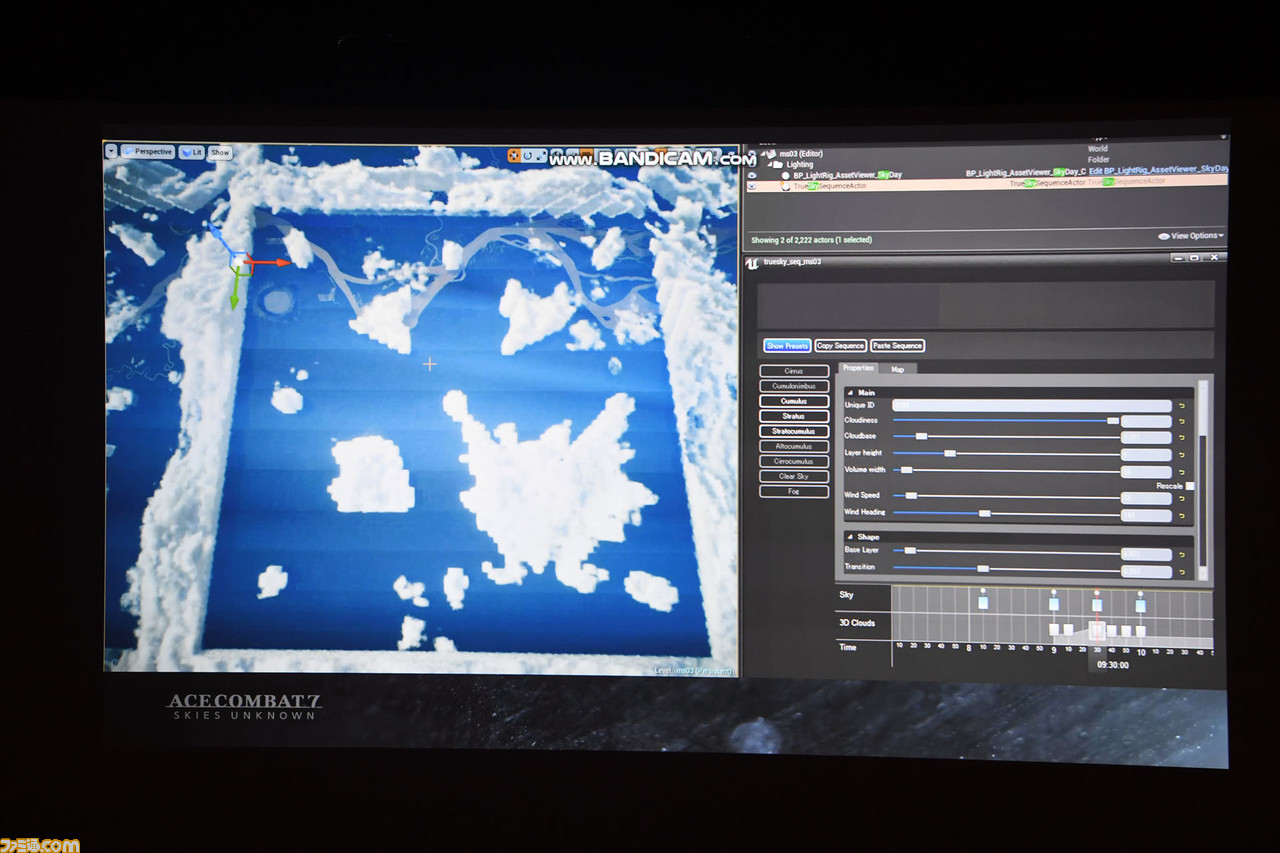

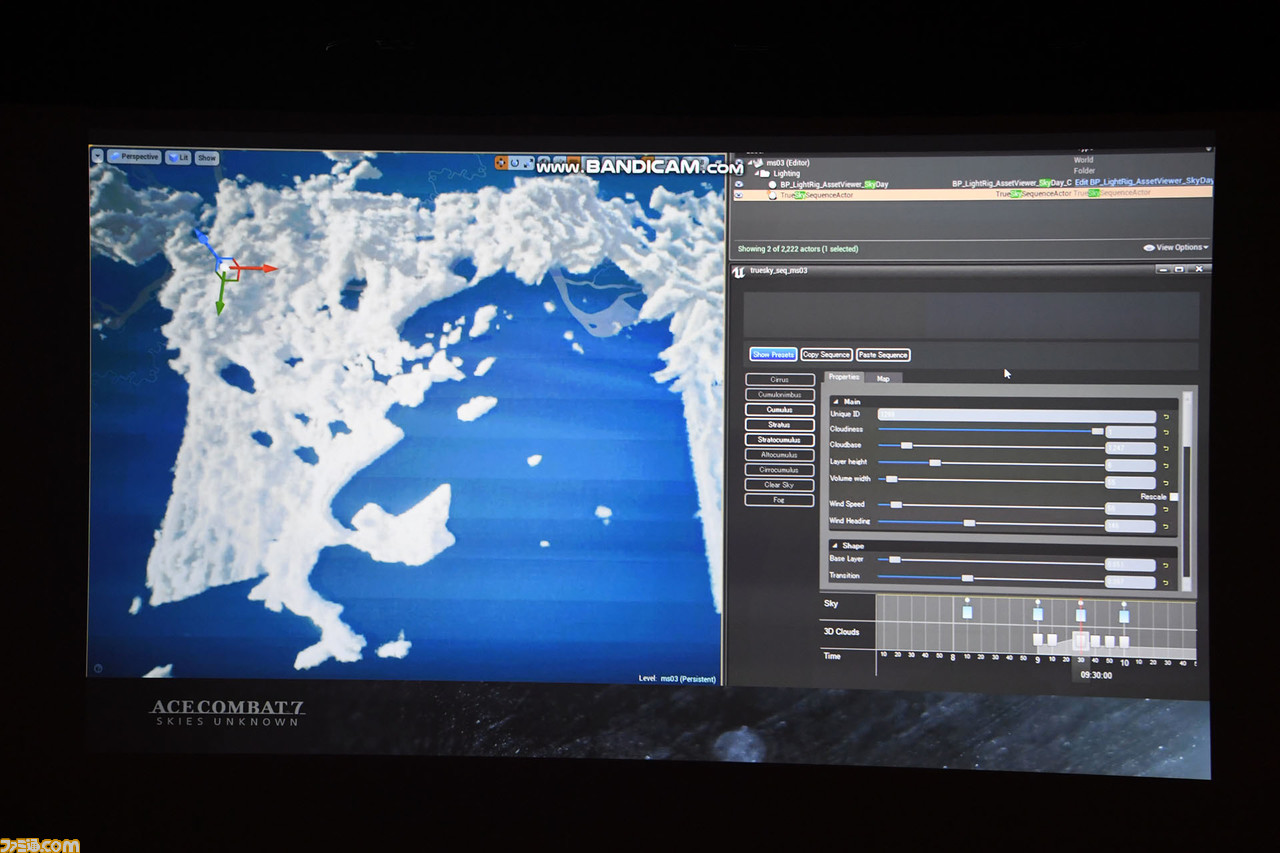

雲の配置も自在に行なえる。『エースコンバット7』ではレベルデザイナーが雲の配置を考えて作成。ちなみに下の画像は雲を『リブルラブル』のキャラクター型にしていて、これぐらい自在に雲を作れる。
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_44
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_45

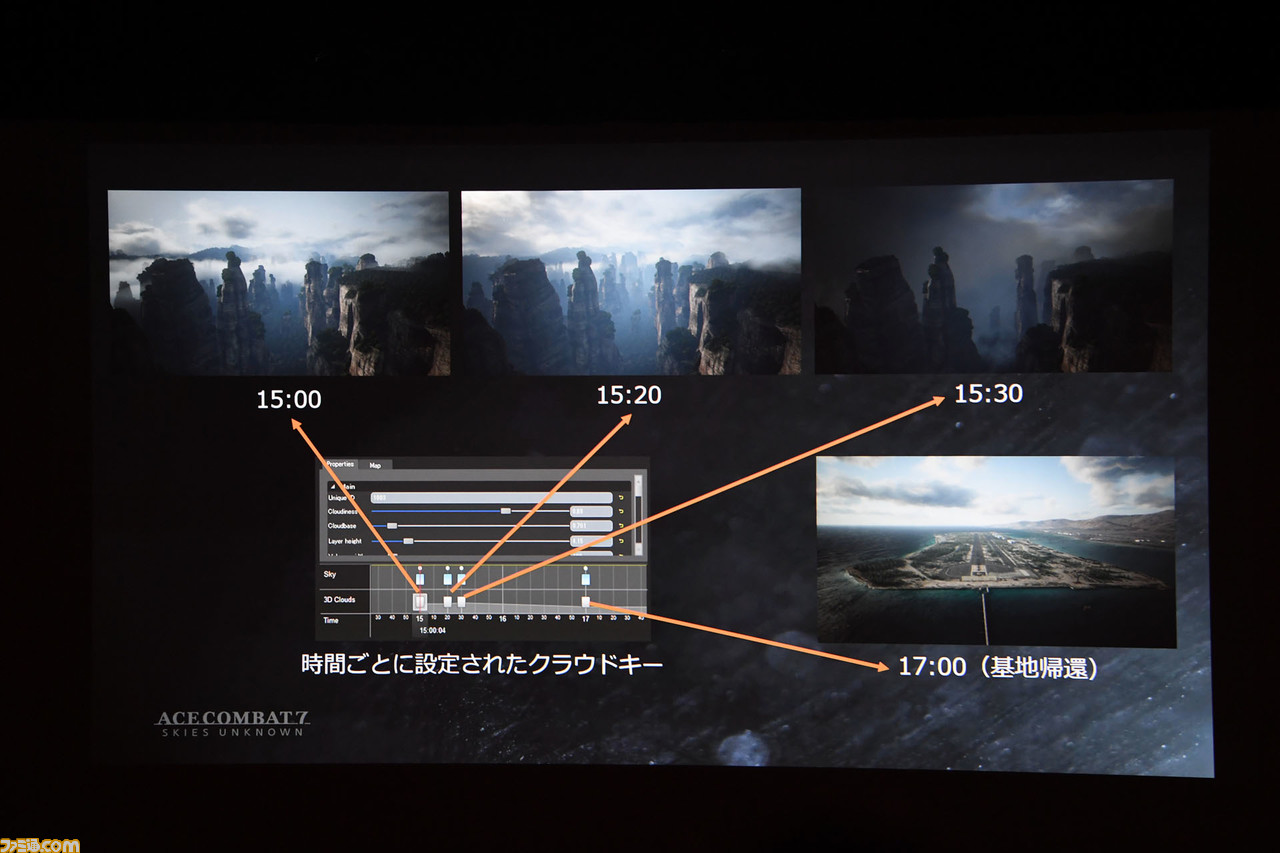

時間による雲の変化をレベルエディター側で呼び出す。時間ごとに設定されているクラウドキーによって、雲が刻々と変化していく

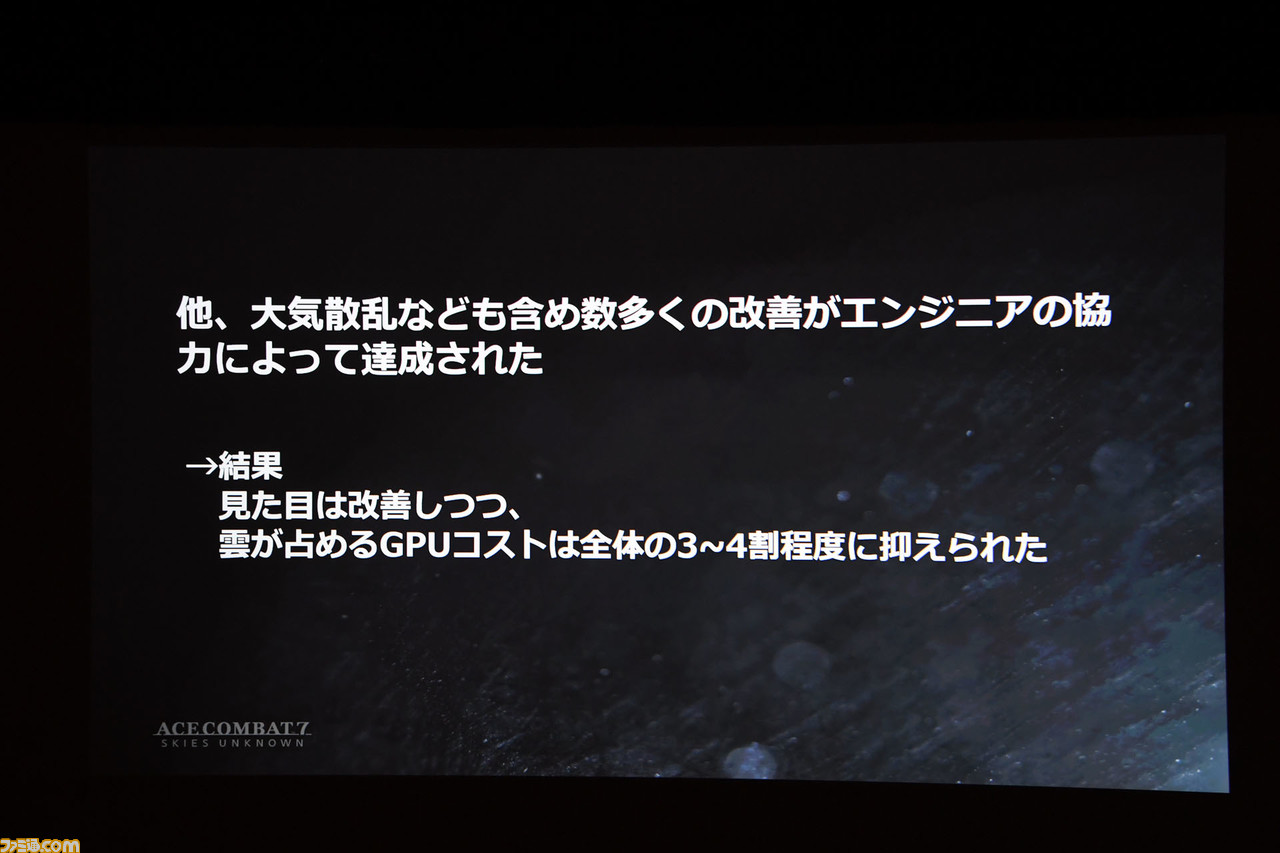

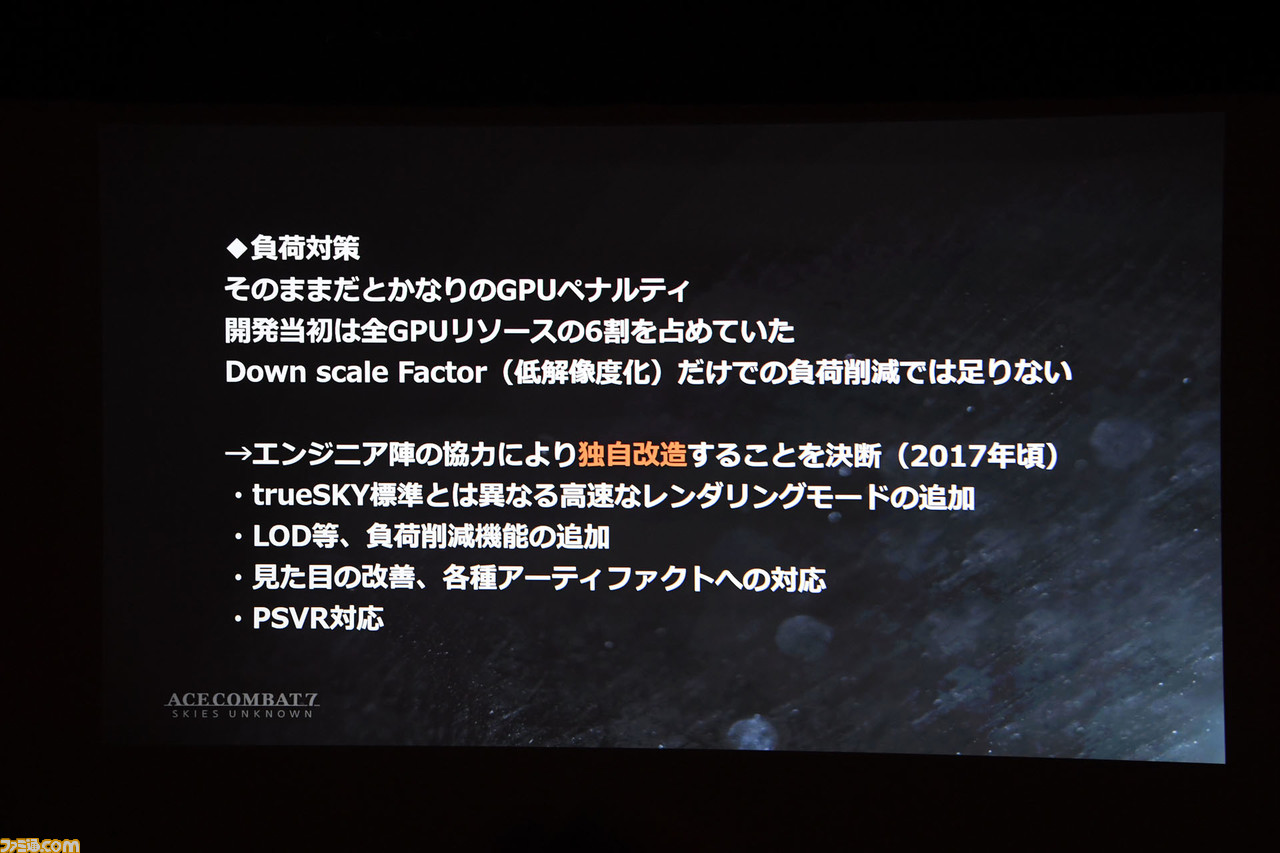

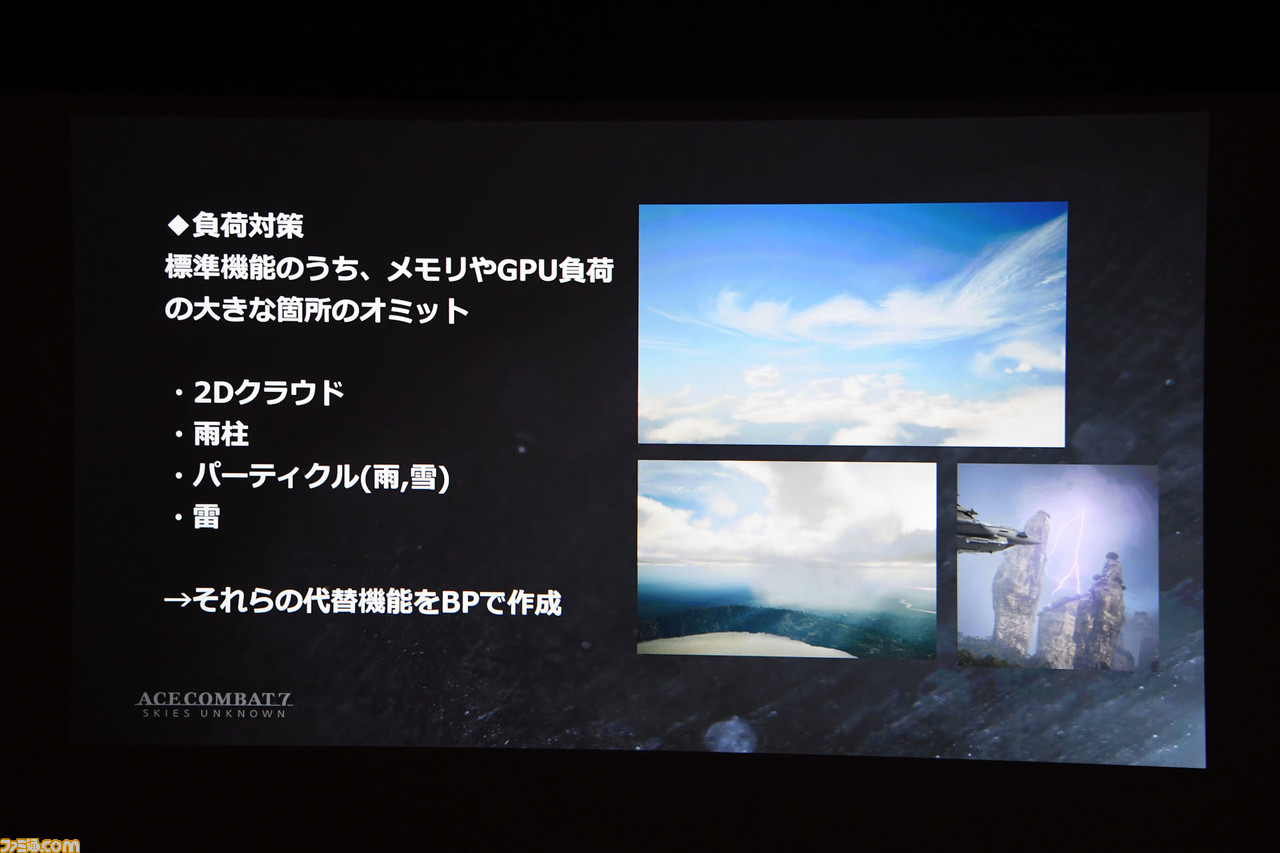

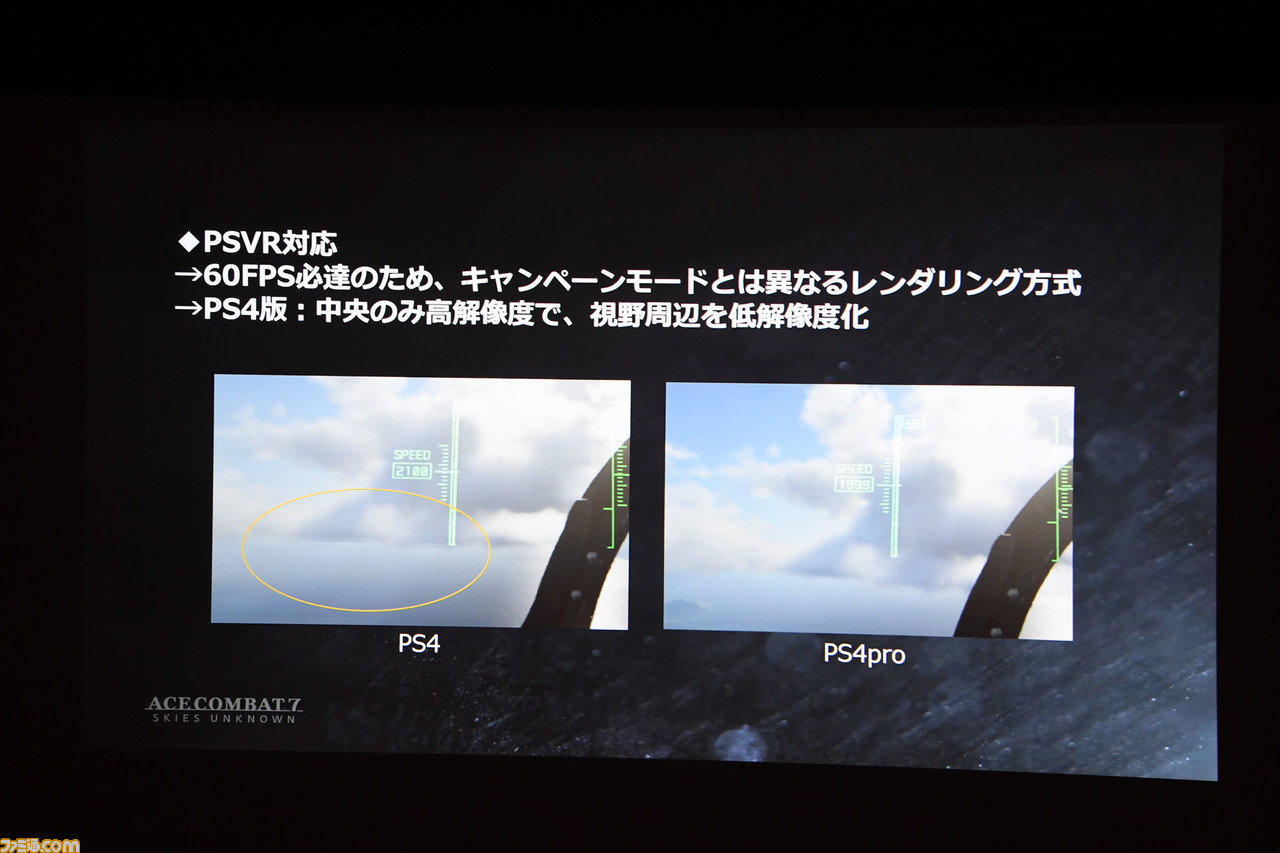

 こうした機能と魅力を持つtrueSKYだが、そのままではGPUリソースの6割を占めてしまうという高負荷だったので、『エースコンバット7』チームでは独自の改造を実施。見た目の改善をしつつ、プレイステーション VRの必須要項にも対応できるようにして、GPUコストを3~4割程度まで抑えることに成功したそうだ。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_46
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_47
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_48
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_49
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_50
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_51

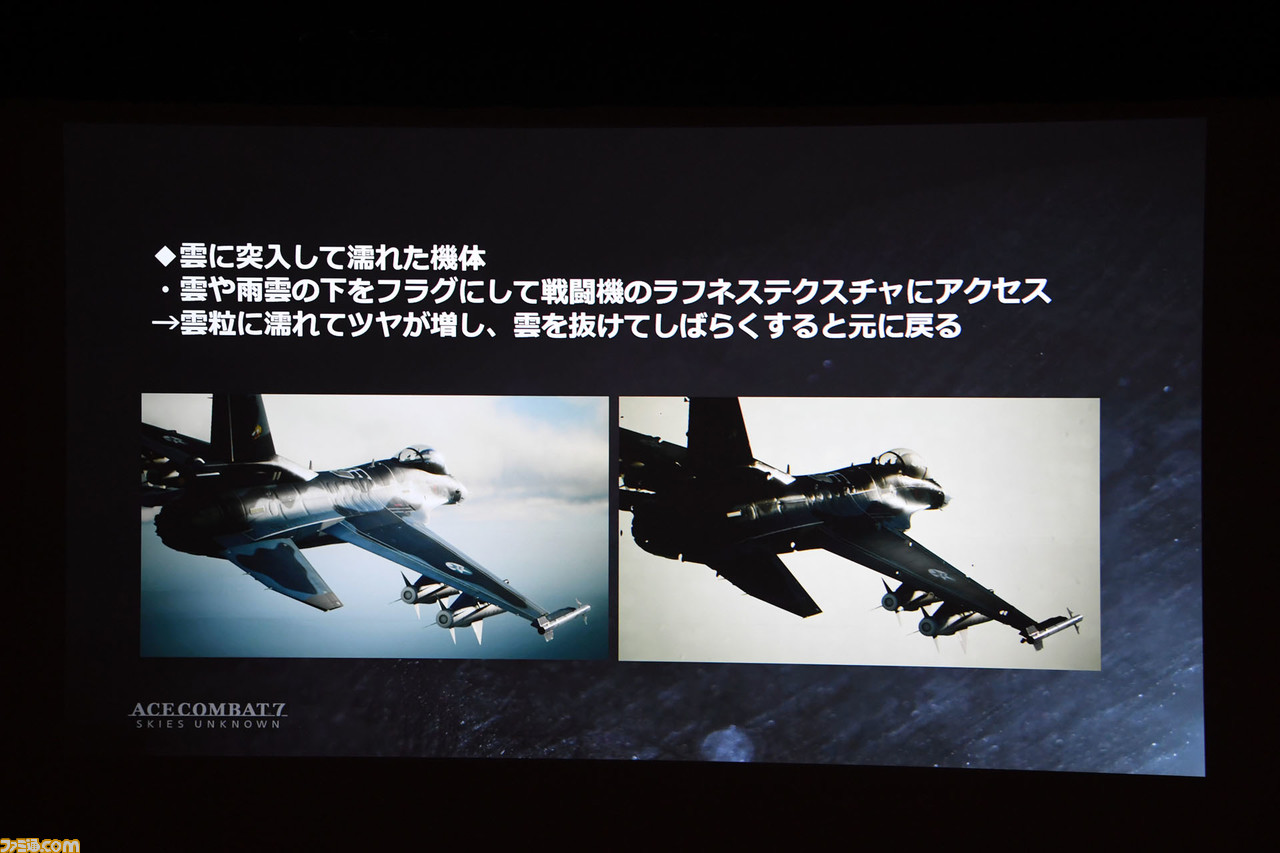

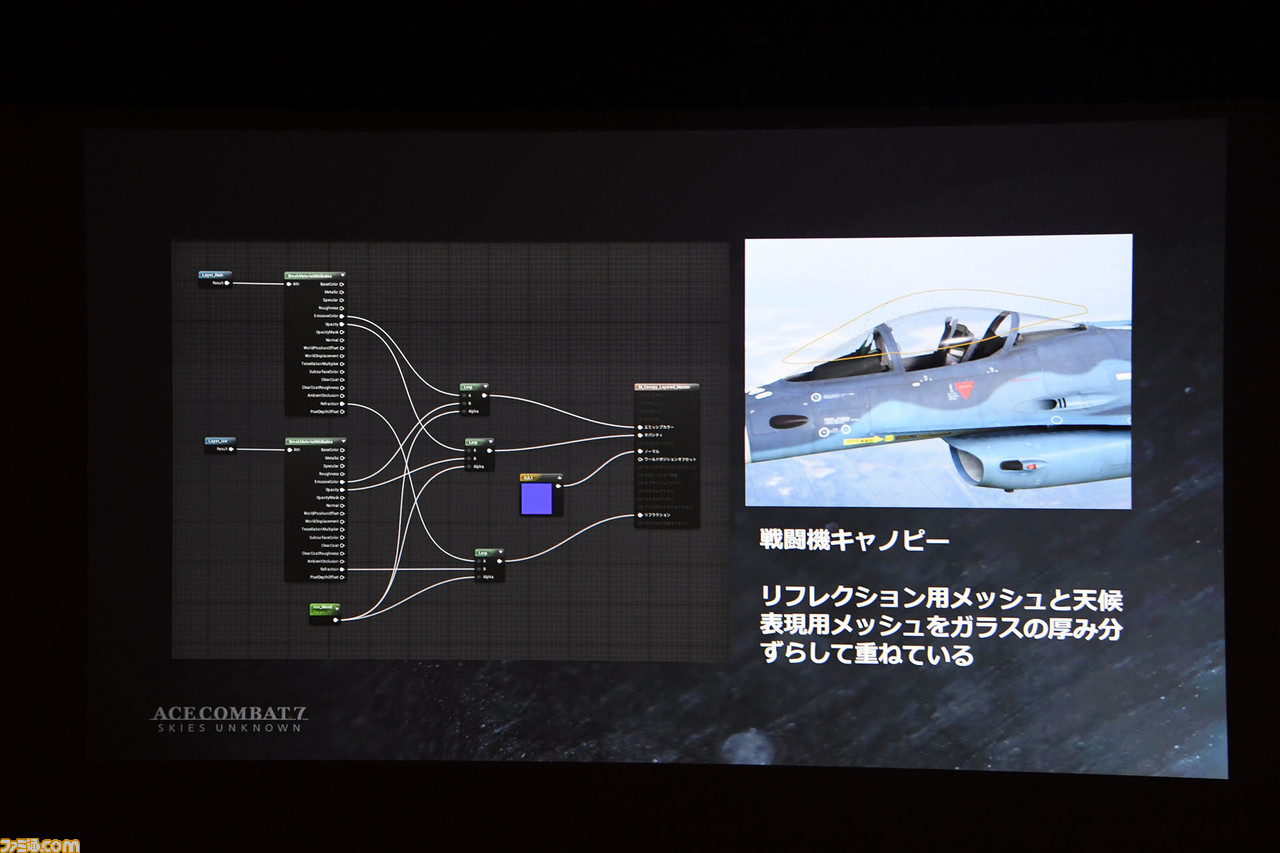

 実際の『エースコンバット7』ではこうした描画力の高まった雲の存在によって、機体が雲に突入したときに与える影響というものも表現可能になったとのことで、雲のコリジョンをフラグにしてキャノピーに水滴を発生させたり、機体が濡れた表現を加えたりと、表現力が高まっている。

『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_52
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_53
『エースコンバット7』では雲表現の新たな基準作りに挑んだ。“空と雲”がシーンの印象をも変える“空の革新”【CEDEC 2019】_54

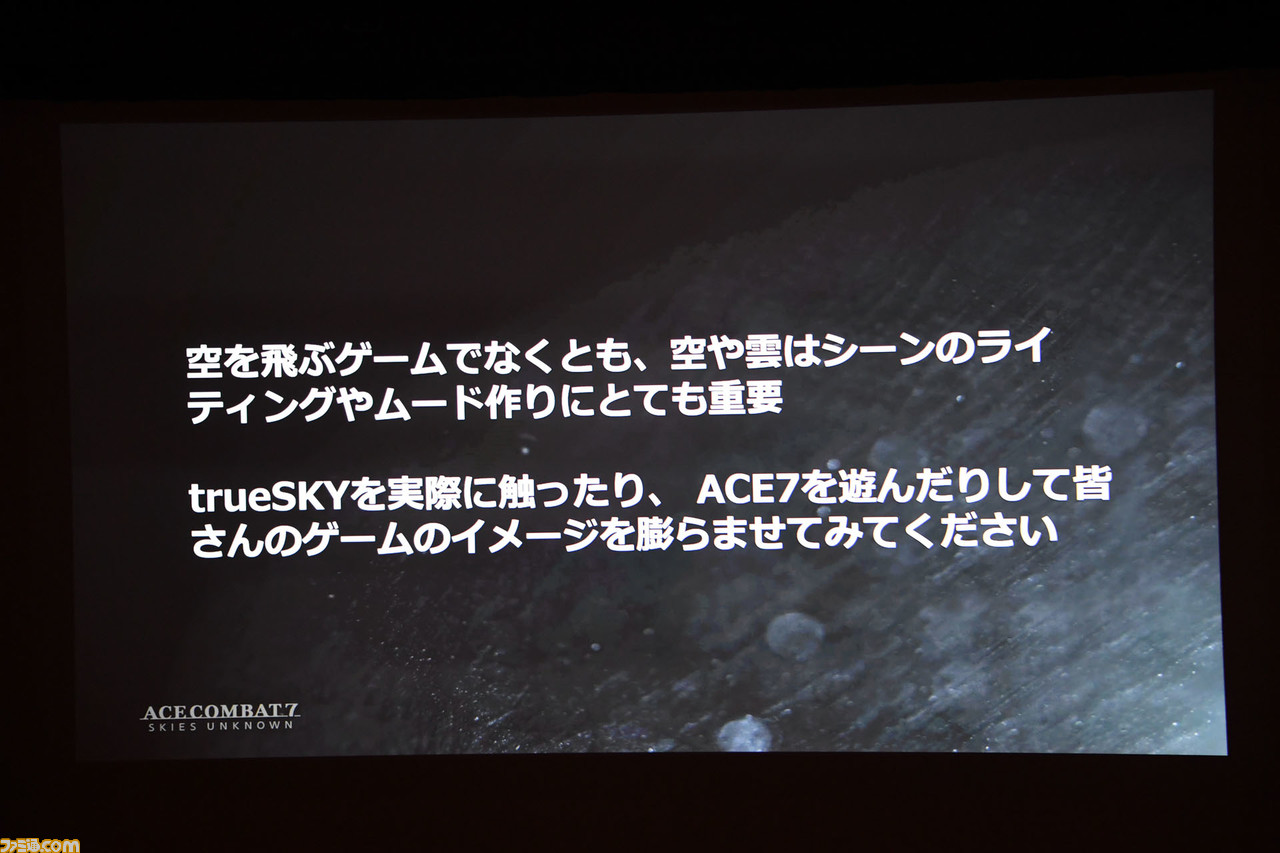

 “空と雲”への新たなアプローチを経た菅野氏は、空や雲という題材をあらためて見なすことで『エースコンバット7』というゲームにとってどんな体験や機能が必要なのか理解できた、と振り返る。

 こうして出来上がった『エースコンバット7』の空と雲は、パイロットや気象予報士などの“本物を知る方々”からも大きな反響をもらえたそうだ。また、VRモードでも立体の雲は高いパフォーマンスを発揮してくれたという。

 たくさんの人の協力を得て、雲表現の新たな基準を作ることができたとし、trueSKYの改造に協力してくれた各社エンジニア陣へ感謝を贈りつつ、講演を締めくくった。
